电工面试经典案例，星三角降压启动电路，你能这样答出来吗？

在我的一个同行朋友应聘面试电工的时候，面试的公司给他出了一道题。这个公司是朋友盼望已久非常想进去的，待遇各方面条件都非常不错，工资薪金也高，所以他也非常重视这次面试，想象了无数个面试的场景，都没想到，面试的问题跟笔试一样，还是要答题！最终朋友在100个人面试中，以面试第一应聘成功，直接签订合同，工资起步5000RMB，这在电工行业初进公司也算高的！以后表现好每年再加1000元。
那我们来看看到底面试出的什么题，题目如下。
1 为什么要使用星三角降压启动？星三角降压启动原理？
2 画出星三角降压启动的主电路和控制电路并讲清它的运行步骤。
那我们这位朋友是怎么回答的，有什么特别的，为何受应聘官这么器重？来看一下他的答案。
答：因为电机直接启动时电流过大，所以使用星三角降压启动，星形启动时转速是三角运行的三分之一，以降低启动时对电网以及电机的冲击拉低损坏，对于15KW以上的电机拖动重负载而使用的一种最为常用的启动控制线路。
星三角降压启动原理为，电机启动时，将定子绕组接成星形，以降低各相绕组的电压，三相W2U2V2进行短接，其实把它看做为一点，（也就是我们所说的中性点）启动时每个绕组上的相电压为220V。（也就是U1／V1／W1各和这个中性点之间电压各为220）随着电机转速的升高通过延时继电器延时一段时间后，约几十秒钟达到一定的转速后，在电气开关作用下把六个接线端子转换成三角形连接并再次接到380V电源，每相绕组电压为380V，转矩和转速大大提高，电动机进入额定三角形条件下的运行过程。

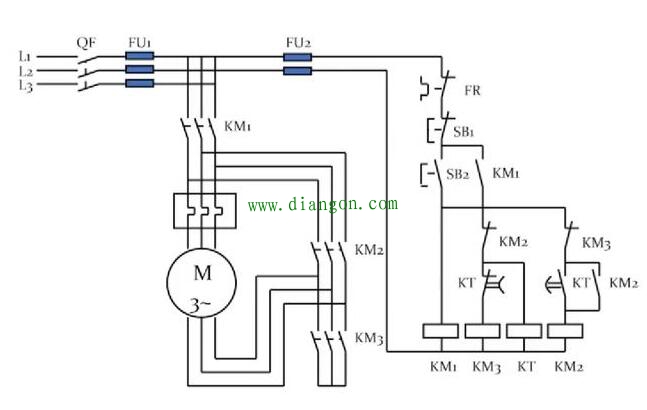

如图所示主电路为：

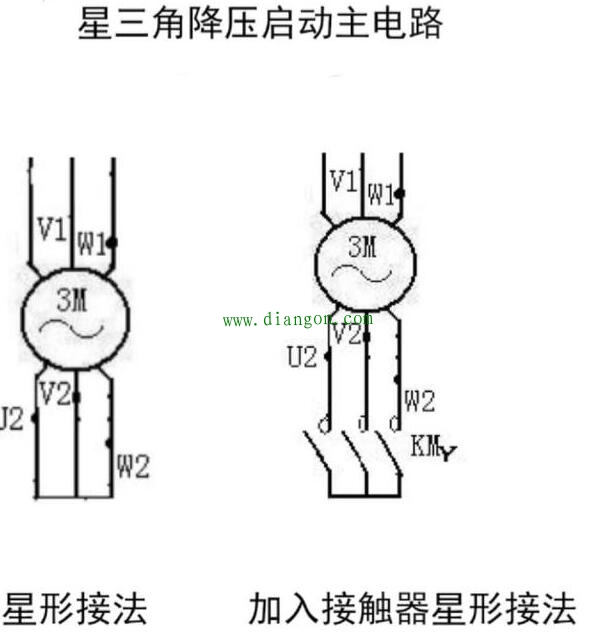

可以看出，主电路星型接法

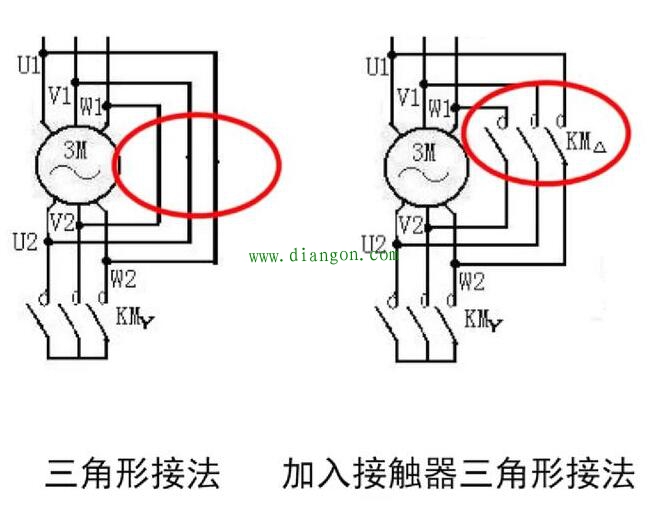

就是U2/V2/W2短接，而三角形接法U1和W2、V1和U2、W1和V2首尾相接。
再看控制电路：

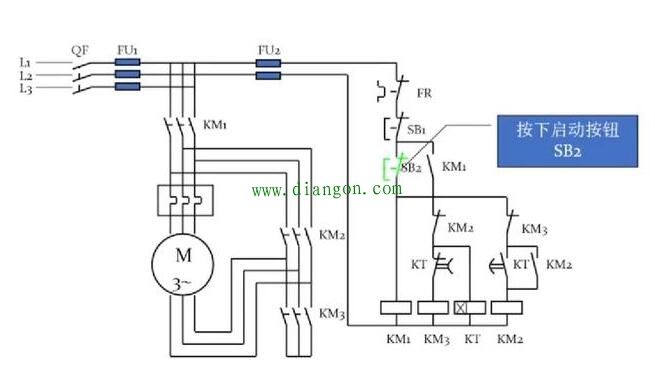

第一步按下启动按钮SB2，

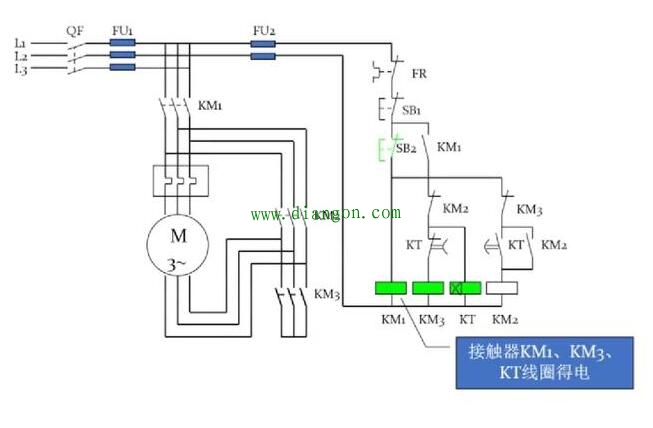

主交流接触器KM1、星型交流接触器KM3和时间继电器（或者延时继电器）KT线圈得电。得电后主电路KM1接通，KM3运行互锁切断三角形接法KM2不能运行，只能启动运行星型接法KM3,延时继电器KT运行开始计时。

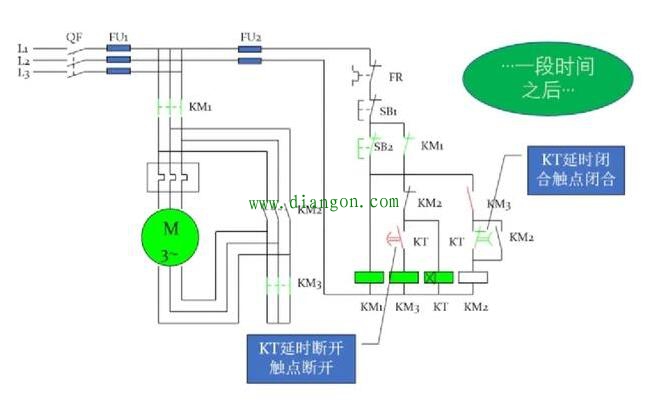

运行一段时间后，KT计时到点后切断KM3星型，使KM3断电，KM3断电后接通互锁KM2线圈得电三角运行。

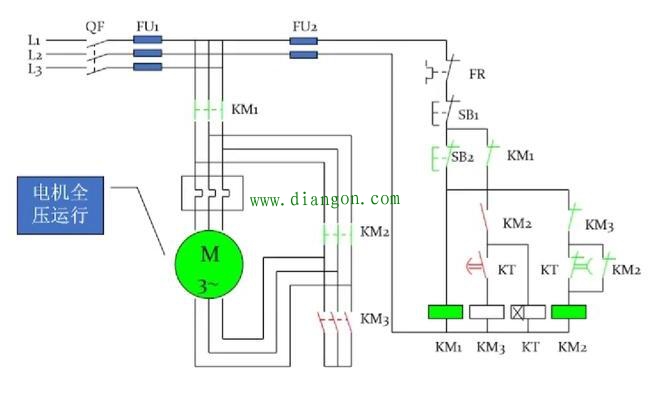

KM2三角得电后，切断互锁的KT和星型的KM3线圈电源，保持主电路KM1和KM2三角形线圈吸合电路长期运行。
要想关闭电路，只需按下SB1按钮，切断所有线圈电源，电机停止。
我的同行朋友这样答完后，应聘官看后高度赞扬：“嗯不错！我不懂电路的也会星三角降压启动了，哈哈哈，明天就来上班！
