变频器维修电源制作方法，真的很实用！

因变频器使用电源电压等级的不同，所以在维修变频器时需要提供不同等级的电压。但在板级维修甚至芯片级维修工作时，并非一定需要真正的三相200v交流电压或三相400v交流电压（带负载试机时另当别论）。所需要的是200v和400v等级的交流电压以及相应的300v和500v等级的直流电压。市面上虽有多种款式的可调直流电源销售，但其价格不菲并且保护功能不够理想。作者在多年的维修工作中，以自己的经验自制了一台兼有以上交、直流四种规格电压输出，并且保护功能完善的变频器芯片级维修专用电源。

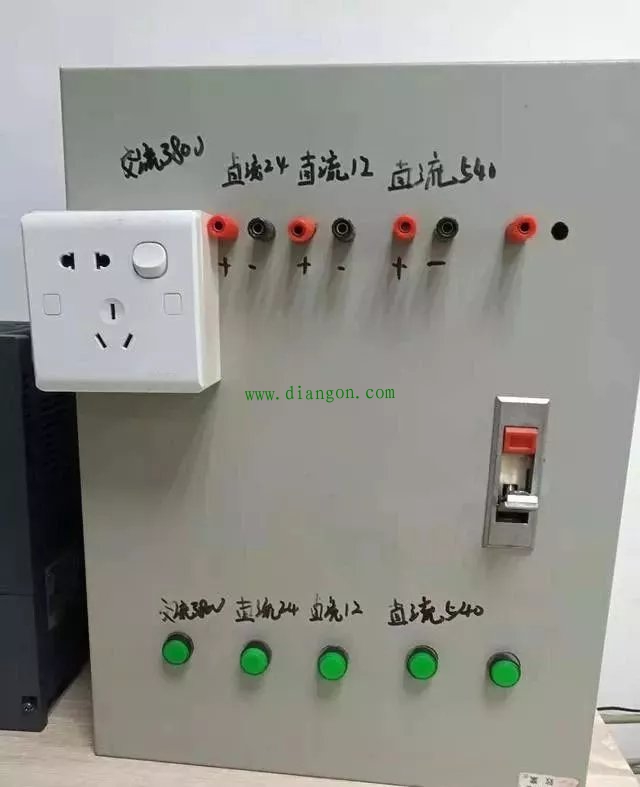

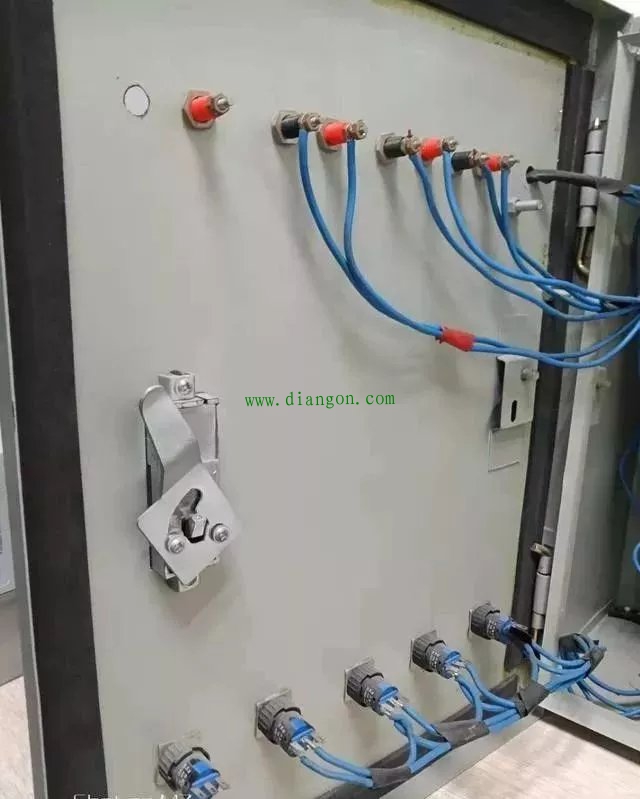

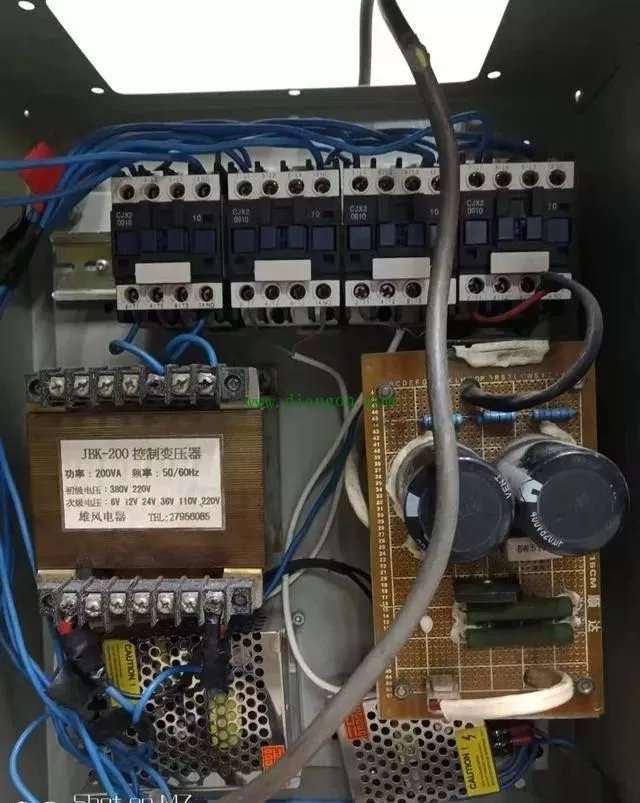

实物图：

变频器维修电源制作方法一：

材料清单：

1交流接触器220V 32A 数量2个

2变压器220V变380V 500W单相 数量1个

3自锁按钮 （位置SB SB1 ） 数量2个

4整流桥型号MDQ100A数量1个

5充电电阻（位置RL）120W60R 数量1个

6电解电容（位置C1 C2 C3 C4）400V680UF 数量4个

7均压电阻（位置RC1 RC2 RC3 RC4）电阻2W180k 数量4个

8直流电压表，DC1000V 指针式

9放电电阻 (位置RB) 120W60R 数量1个

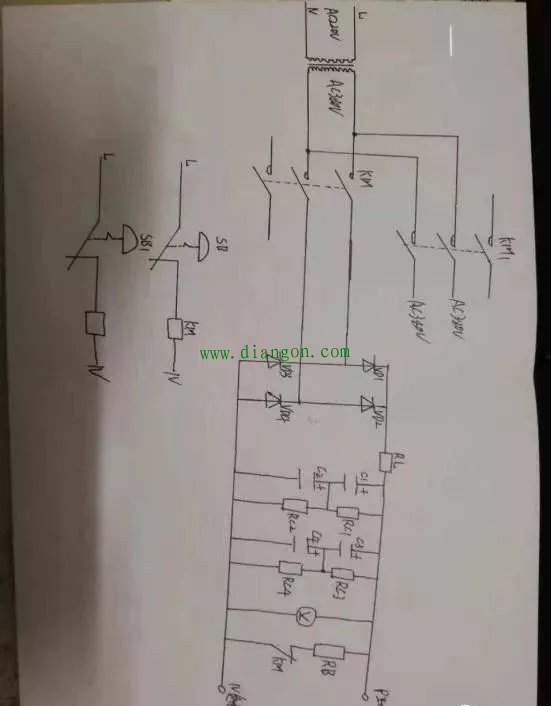

制作图纸：

变频器维修电源制作方法二：

一些维修店铺，限于条件，没有三相维修电源，这给维修变频器，尤其是交、直流调压器（软启动器）等电器设备，带来不便。

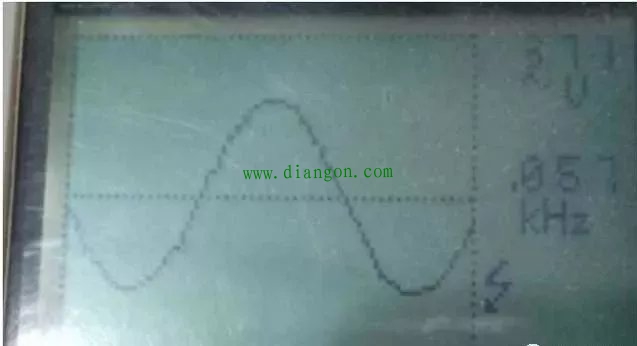

经过几次试验，合理优化结构，做成了三相逆变电源，测试输出波形，嗨！波形漂亮，非常接近工频电源了。

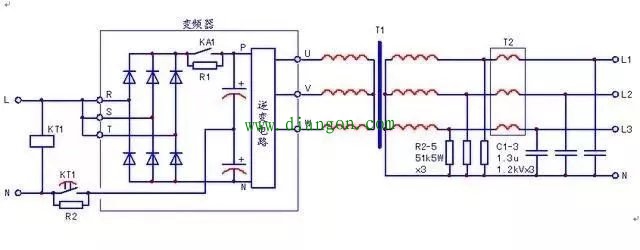

如图所示：

采用380V三相电源的变频器组装时，需添加KT1延时充电电路，其参数可与内部充电路的参数相同。隔离变压器采用1:1变比的；若采用220V输入电源的变频器，可以省掉KT1限流环节，隔离变压器采用220:380升压变压器。选择R2=R1，KT1触点容量以大于5A为宜，不足时应添加中继。

根据需要，T1T2可据变频器的输出电流来配。我是采用手头闲置易得的二手变频器、隔离变压器、电抗器配置而成的。

若有需要，可在后级添加整流滤波电路，取得0~550V可调直流维修电源。输出波形不理想时，可试调整变频器的载波频率，以适应LC滤波时间常数，从而得到更佳的波形输出。
