对于一个优秀的电工来说，电路图是电工作业中的必备操作技能。想要快速看懂复杂的电气原理图，除了需要具有一定的电工专业知识外，在看图过程中还是需要一定的技巧的！
任何复杂的电路图都是由基本的简单的电路图构成的，只不过增加了更全更具体的保护部分电路或者电气设备的功能复杂点，电路图也就设计的表现的更为圆满，原理其实都是相通的。所有的电路都是通和断开和关，也就是说通断管理通断关系，开和关控制开和关的关系。想要快速的看懂复杂的电路图，可以参考我总结了以下的方法：
一、电工理论和实践专业知识积累！
1，首先至少要清楚电路的基本原理和电路的基本构成，特别是电气拖动这一块。
2，熟练掌握电气拖动电路组成元器件的功能和作用。
例如：交流接触器通电动作后，本身触点会发生什么变化，相应的电路会发生什么样的动态反应。
3，基础电路图积累。
任何复杂的电路图都是由基本电路图一块一块构成的，像积木一样，拼合组成的，你可以首先掌握基本的常用的电路，例如：电机正反转控制电路，电机星三角降压启动电路，电机双速调节电路等等。
最好是能在自己熟练理解的基础上画出来，眼看千遍不如手动一遍，多动手画。基本电路的储备是十分重要的！
二、快速看懂复杂的电气原理图还需要一定要读图技巧。

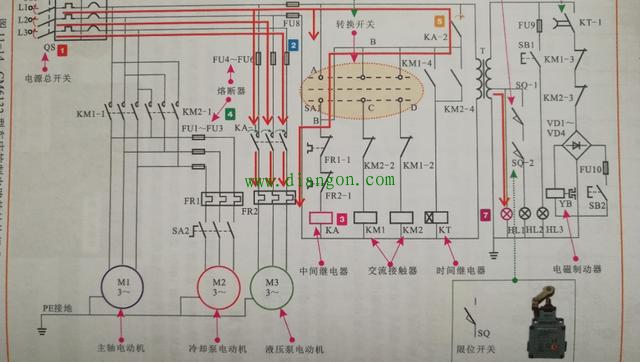

1，快速看图：主回路～控制回路。
先看主回路，后看控制回路。主回路动作原理相对很简单，可以快速的把握整个电路是做什么的，这样比较好联想到类似的基本控制电路，这样再去看二次控制回路就相对简单多了。
2，快速看图：从上到下看图。
正规的电路图都是从上到下逐步阐明电路的保护，控制和原理的。二次回路的控制也同样如此，从上到下的看电路图能够事半功倍。
3，二次回路分部分来看。
一般的电路图都会在图纸的右侧或者下侧标明相应的回路是做什么的，或者具有什么作用。 这个时候分部分来看，将控制回路分开为：保护电路，测量电路，控制电路等部分来看，有助于快速的把握原理。
4，快速看图需要把握线号！线号！
正规电路图中，任何一条线，任何一个接线端子都是有线号的，线号就是导线的名字，同样的线号就是相同的分支和作用。所有同样的线号也可以看做是聚集在一起的点。快速从线号切入看复杂的电路图是一个快速看图正确方法。
5，最重要：电路原理 经验储备！
平时多看图，多理解原理，积累的多了，看图自然就很容易，很轻松了，轻松的掌握了，复杂的自然不在话下。
|
