变频器的接线方法图解 教你怎么搞定变频器接线图

变频器怎么接线？这是很多人会碰到的一个大问题，下面我们来用图解教大家快速掌握简单的变频器接线方法。
先来了解下什么是变频器，变频器（VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。
变频器工作原理：主电路是给异步电动机提供调压调频电源的电力变换部分，变频器的主电路大体上可分为两类：电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。它由三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路”，以及将直流功率变换为交流功率的“逆变器”。
变频器的接线方法如下：

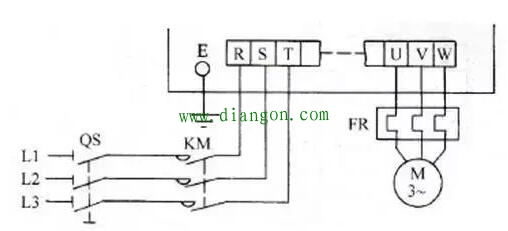

1、主电路的接线

1)主电路电源端子R、S、T，经接触器和空气断路器与电源连接，不用考虑相序。
2)变频器的保护功能动作时，继电器的常闭触点控制接触器电路，会使接触器断开，从而切断变频器的主电路电源。
3)不应以主电路的通断来进行变频器的运行、停止操作。需用控制面板上的运行键( RUN)和停止键(STOP)或用控制电路端子FWD (REV)来操作。
4)变频器输出端子(U、V、W)最好经热继电器再接至三相电动机上，当旋转方向与设定方向不一致时，要调换U、V、W三相中的任意两相。
5)变频器的输出端子不要连接到电力电容器或浪涌吸收器上。
6)从安全及降低噪声的需要出发，为防止漏电和干扰侵入或辐射出去，必须接地。根据电气设备技术标准规定，接地电阻应小于或等于国家标准规定值，且用较粗的短线接到变频器的专用接地端子PE上。当变频器和其他设备，或有多台变频器一起接地时，每台设备应分别和地相接，而不允许将一台设备的接地端和另一台的接地端相接后再接地。
2、控制电路端子
1)用接点输入时，使用接触可靠性高的接点。
2)出厂时，FWD-CM用短路片连接。通电后，只要按动触摸面板上的RUN键，即正转运行，按STOP键即停止运行(在触摸面板操作方式下)。
3)出厂时，外部报警输入端子THR-CM间已连接短路片，使用时要卸下短路片，与外部设备异常接点串接。若没有此接点，就不要卸下短路片。
4)模拟频率设定端子(13，12，11，C1)是连接从外部输入模拟电压、电流、频率设定器(电位器)的端子，在这种电路上设接点时，要使用微小信号的成对接点。

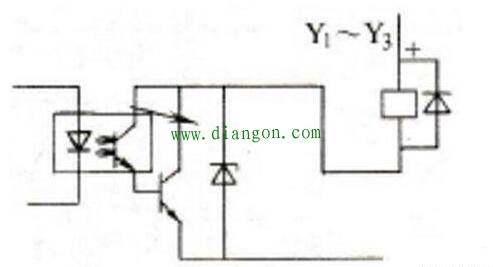

5)变频调速系统中的接触器、电磁继电器以及其他各类电磁铁的线圈，都具有较大的电感，在接通和断开的瞬间会产生很高的感应电动势，在电路内会形成峰值很高的浪涌电压，影响变频器的正常工作。可采用吸收电路来控制。开路集电极输出端子连接控制继电器时，可在励磁线圈的两端连接吸收电涌的二极管，如图所示。

6)控制电路端子上的连接电线用0.75mm及以下规格的屏蔽线或绞合在一起的聚乙烯线。

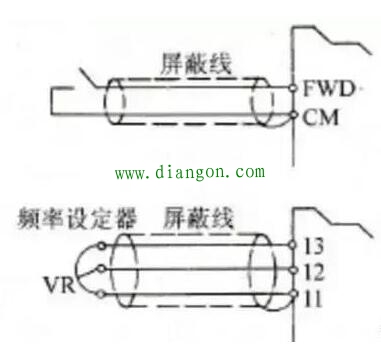

7)屏蔽线的接线，如下图所示。把一端连接到各自的共用端子(11、CM)上，另一端不接。

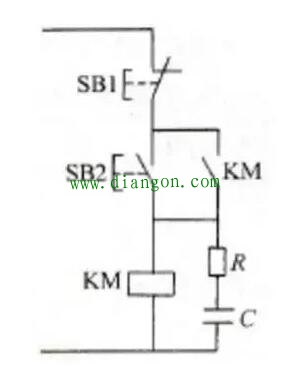

也可在线圈两端并接RC浪涌电压吸收电路，如下图所示。应注意RC浪涌电压吸收电路的接线不能超过20cm。

3、地线的接线

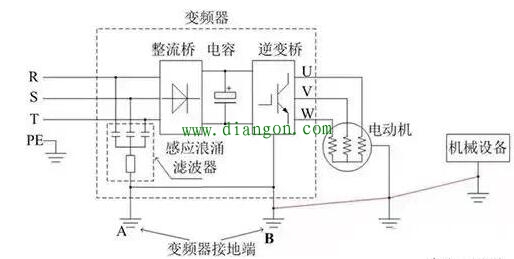

1)由于在变频器内有漏电流，为了防止触电，变频器和电机必须接地。
2)变频器接地用专用接地端子。接地线的连接，要使用镀锡处理的压接端子。拧紧螺丝时，注意不要将螺丝扣弄坏。
3)镀锡中不含铅。
4)接地电缆尽量用粗的线径，必须等于或大于规定标准，接地点尽量靠近变频器，接地线越短越好。
变频器接线注意
1、变频器本身有较强的电磁干扰，会干扰一些设备的工作，因此我们可以在变频器的输出电缆上加上电缆套。
2、变频器或控制柜内的控制线距离动力电缆至少100mm等等。
3、在购买变频器的时候都会有变频器说明书。如果没有的话，您可以上您所购买的品牌的官方网站上去下载。变频器说明书上面的内容相当详细，包括产品介绍、工作原理、安装调试等等。
