单开双控开关接线图实物图_单开双控开关接线方法图解

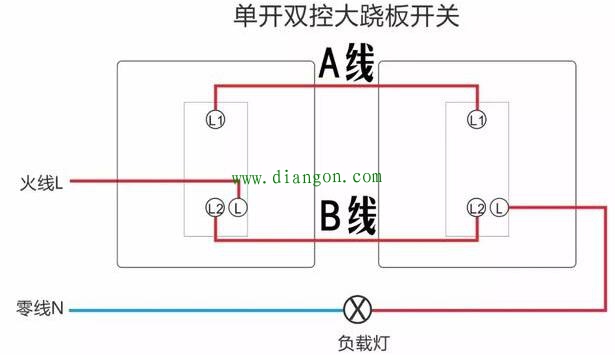

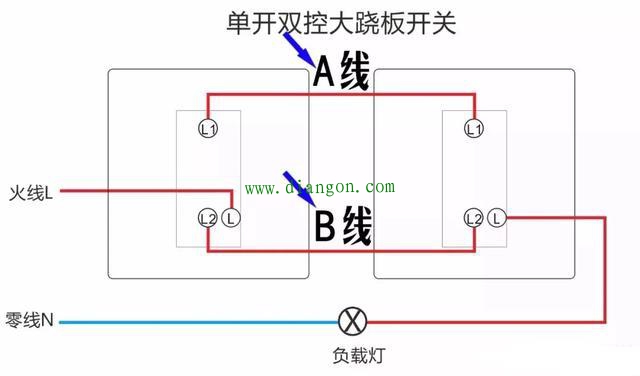

（红色——火线；蓝色——零线）
2、按以上单开双控开关接线图接线（6步骤）

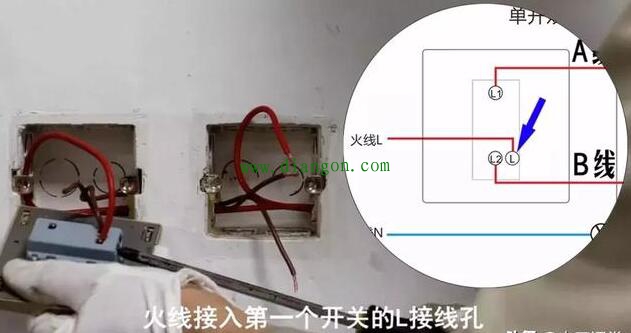

第1步

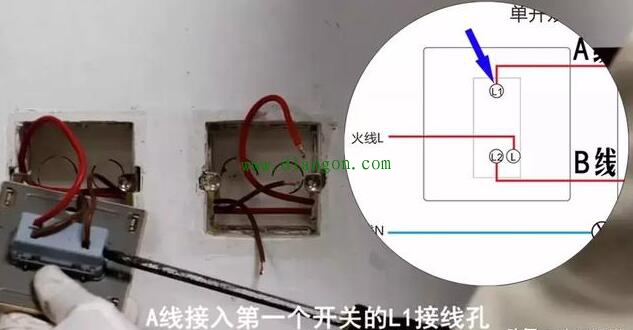

第2步

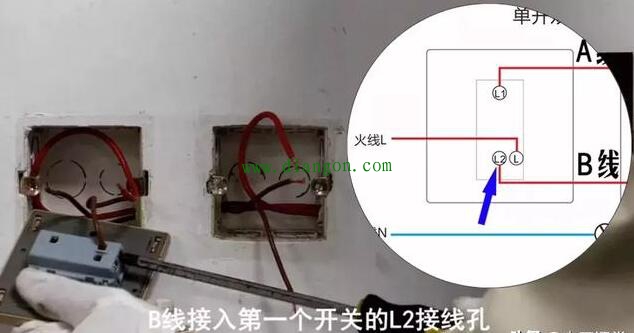

第3步

第一个开关接线完成了，以下开始接第二个开关。

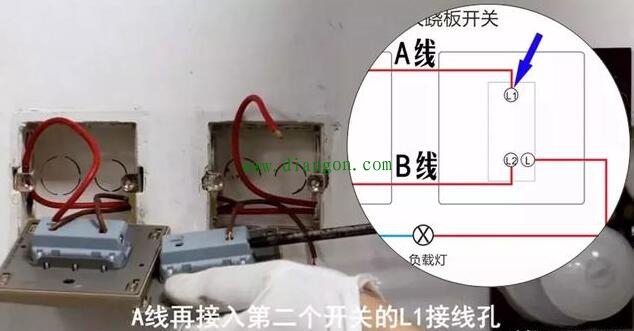

第4步

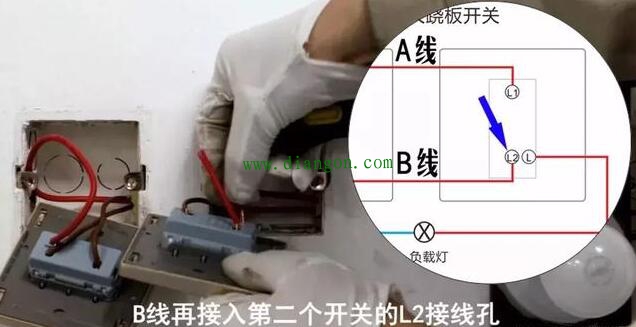

第5步

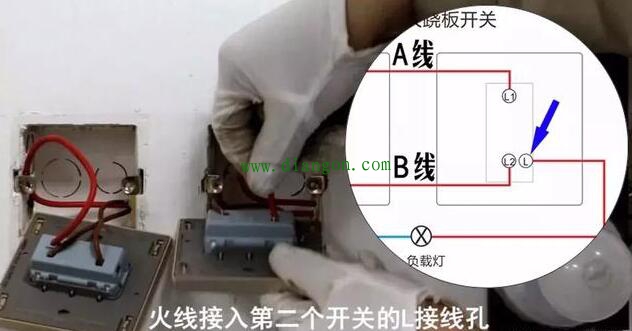

第6步
由此，接线完成。然后将开关塞入底盒，拧紧螺丝，并装上翘板。

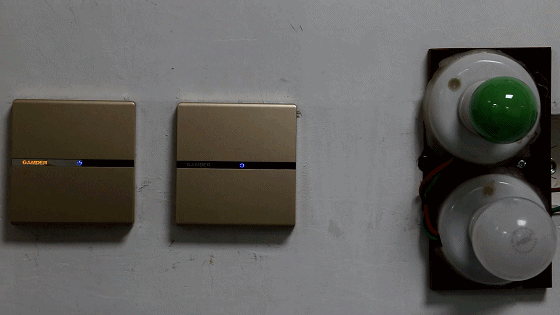

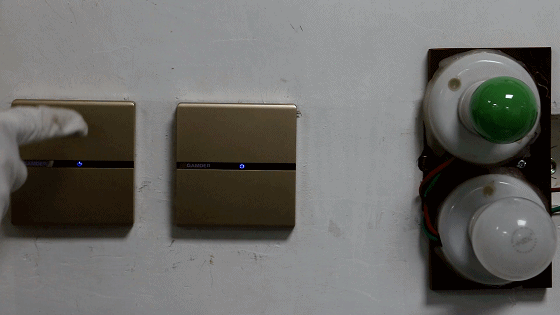

3、单开双控开关接线通电进行试验

左开右闭

左闭右开
以上演示将两个开关紧挨着，是为了让大家看得明明白白。亲们在实际操作当中，简单地说，只要将A线、B线延长，就可以实现不同的地方控制同一盏灯。比如在卧室：床头1个开关，门口1个开关。比如在楼梯：楼上1个开关，楼下1个开关。

单开双控开关接线的步骤，就是这么简单！
