PLC编程触点基础知识

这个程序是西门子s7200 plc最简单的一个程序，为了能让大家彻底的弄明白这个PLC程序，我决定把这个本来就最简单的程序，再拆成最最最简单的单个部件来说一下。因为这是plc编程的基础，一定要弄明白。奥，不是一定是必须。

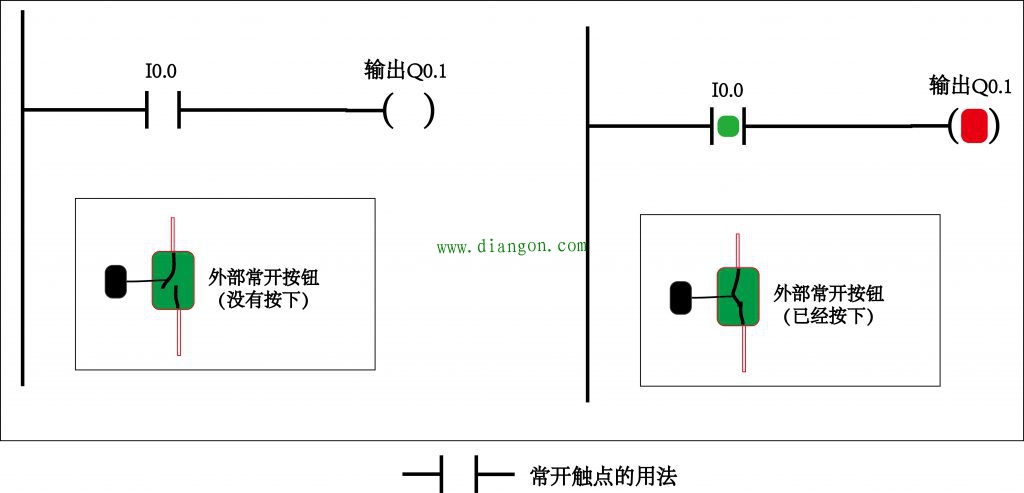

如图1，是PLC程序内常开触点的用法（大家注意我说的常开触点是PLC程序内的，不是外部的常开按钮，大家别弄混了），如果外部常开按钮没有按下，Q0.1就没有输出，因为I0.0没有接通。如果外部常开按钮按下，Q0.1就有输出，因为I0.0接通了（PLC程序内，绿色的为接通，红色的为有输出）。这个最好理解。

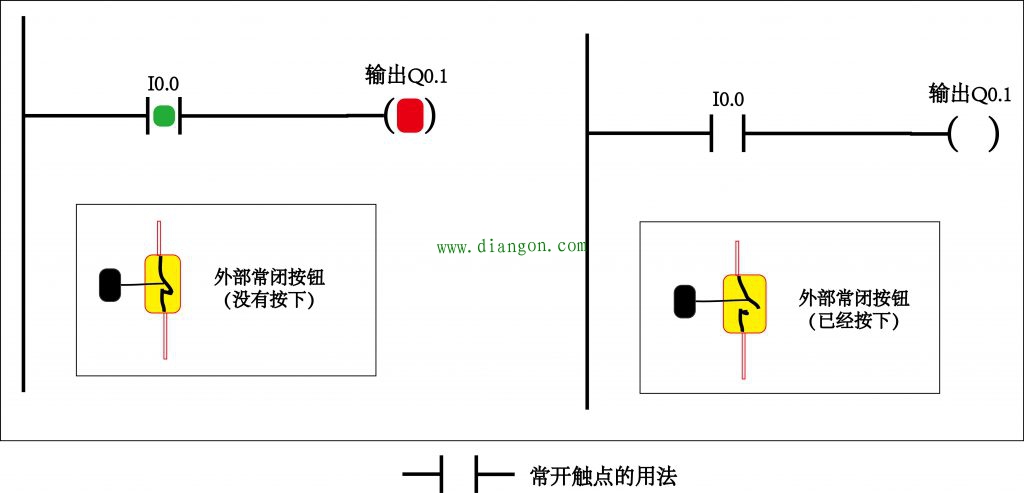

图2，是程序内常开触点的另一种用法，如果外部接的是常闭按钮，同样能实现控制Q0.1的输出。当外部常闭按钮没有按下时，I0.0就是通的，所以Q0.1就有输出。如果外部常闭按钮按下，Q0.1就没有有输出，因为I0.0不通了（PLC程序内，绿色的为接通，红色的为有输出）。这个理解起来还可以哈。

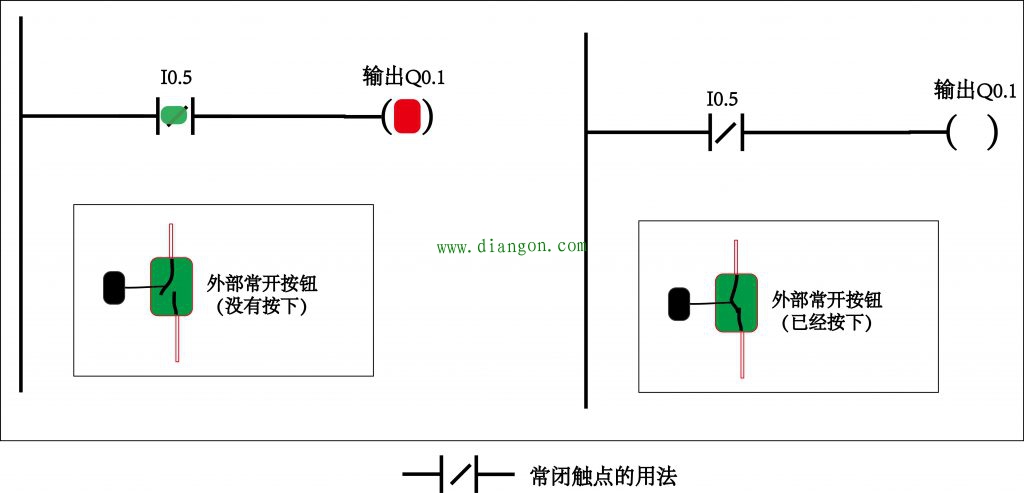

图3，是程序内常闭触点的用法，如果外部接的是常开按钮，当没有按下时，I0.5就是通的，所以Q0.1就有输出（PLC程序内，绿色的为接通，红色的为有输出）。如果外部常开按钮按下，Q0.1就没有输出，因为I0.5不通了（注意，虽然程序内常闭触点I0.5中间有个斜杠，但那只是表示它是一个常闭触点，并不表示它是通的）。这个虽然不太容易理解，但多看几遍就能明白。

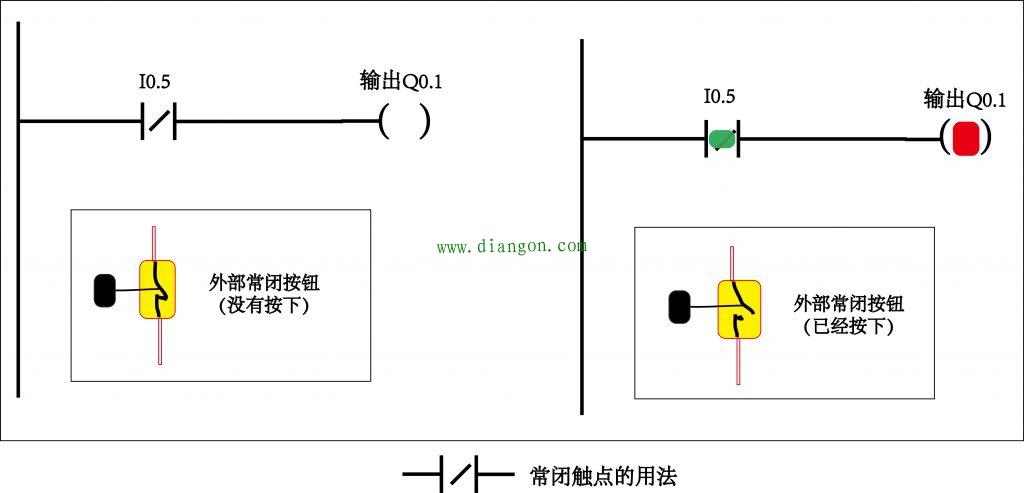

图4，是程序内常闭触点的另一种用法，如果外部接的是常闭按钮，当没有按下时，I0.5是不通的，所以Q0.1就没有有输出。如果外部常闭按钮按下，Q0.1就有输出，因为I0.5通了。这个也有点难度。但是我告诉大家一句话基本上你就能明白的差不多了，程序内的常开触点，给它信号它就接通。常闭触点，给它信号它就断开。这个信号就是我们外部的常开或常闭按钮。要还不明白，死记硬背吧，要是能记住也是可以编程的。
