不服来战 市级电工技能大赛试题你敢挑战吗?

今年五一劳动节期间，笔者通过县级考核，有幸参加了本市所举行的电工技能大赛。通过参与此次技能大赛，本人发现了自身技术结构所存在的不足，为日后学习指明了努力的方向。为了使大家都有挑战自我，检验所学知识的机会，本人特将此次比赛的试题，分享给大家。
此次比赛共分三场，考试所用的电器器材、plc、电子元器件等均有赛场提供。选手需携带常用电工维修工具、万用表、电烙铁、焊锡丝、绘图工具等。
第一场、电气控制线路设计与装配
题目要求：
有编号M1、M2两台三相异步电动机，当按下启动按钮后，电机M1经Y－△启动过程后进入正常运行状态，在M1进入正常运行状态10S后，M2电机启动运行，但M2若在5S时间内未启动运行，则两台电动机均需立即停止。
当系统正常运行过程中按下停止按钮后，M2电机立即停止运行，在延时5S后电机M1停止。注：电机M1运行延时启动电机M2过程中，按下停止按钮之情况，本题不予考虑。
具体要求：
①、按照题目要求绘制出电气控制原理图。
②、所设计的线路当中应有必要的过载、短路、欠压、失压等保护环节。
③、依据所绘制的原理图，进行板前明线配盘作业。配线要紧固、美观；控制回路导线要有端子标号；线路输入、输出端要接至所提供接线端子处，并做标识。
④、配盘检查无误后通电试机，如在该过程当中发生线路短路故障、人身触电事故，考试成绩判为0分，并取消后续参赛资格。
⑤、本场比赛计时 90分钟
二、PLC程序编辑与装配
题目要求:
将第一场的考试试题，通过三菱FX2N——32MR可编程控制器予以实现。
具体要求：
①、根据要求设计主电路图，并绘出I/O端口接线图。
②、设计绘制出梯形图。
③、通过PC机，使用三菱plc编程软件GX Developer，gdzrlj.com将编辑后的程序输入到PLC中。所编辑的梯形图中，应对相应元件的功能加以必要的文字注释。
④、进行以PLC为核心的电器装配作业。安装要求正确、美观。
⑤、装配检查完毕后进行通电试机，该过程中如果发生电器短路故障、PLC损坏故障、人身触电事故情况，一律将考试成绩判为0分，并取消考试资格。
⑥、本场考试计时 60分钟。
三、电子线路焊接与原理分析
题目要求：

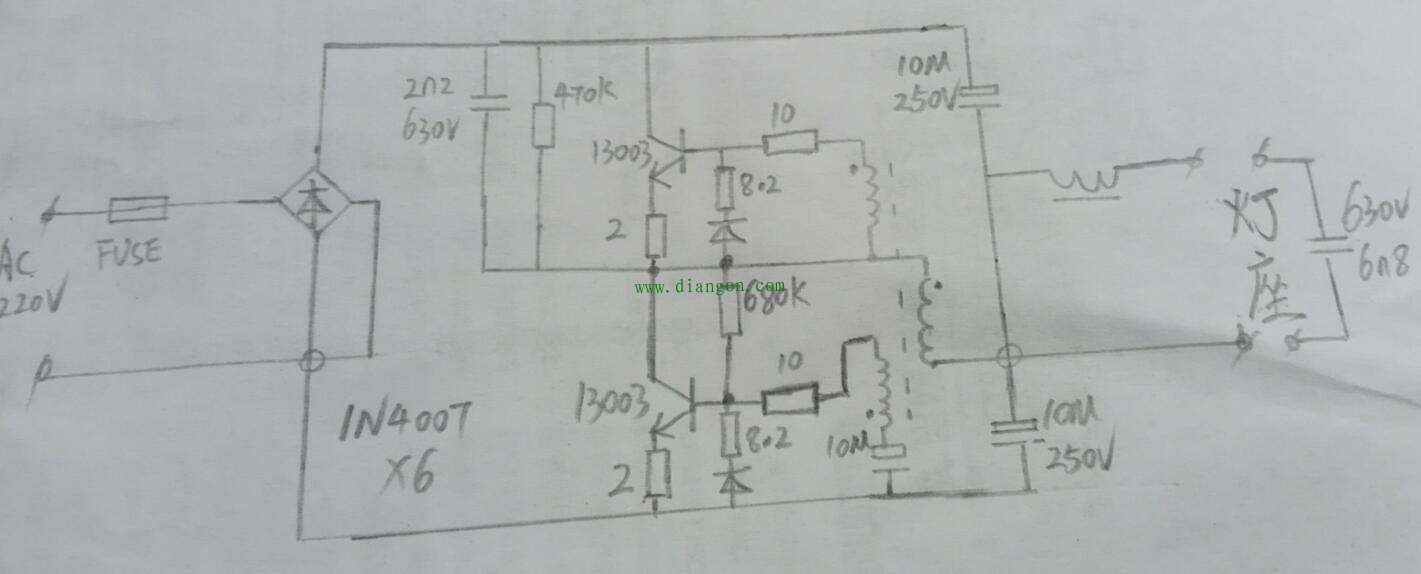

根据所提供的电子镇流器原理图（见附图），使用赛场提供的电子元器件在万能板（又称洞洞板）上，焊接出电路。

具体要求：
①、使用万用表认真筛选元器件（所提供的三极管13003当中被掺入了一定比例的坏件，本人就该环节折戟沉沙）。
②、合理进行元件的布局，尽量避免“飞线”情况出现。
③、焊接工艺要求整洁、清晰，注意掌握焊接温度和焊接时长，出现板材受热严重发黑焦糊情况，直接扣除30分。
④、焊接完成后，认真检查无误后可焊入荧光灯管进行通电。凡此过程中发生短路、触电事故者，考试成绩一律取消。
⑤、对电子线路的工作原理，进行文字说明。
⑥、该场比赛计时 50分钟。
以上内容就是本人所考试题，欢迎广大同行说出你的感受，并希望大家也能上传自己参加过技能比赛的试题。
