西门子PLC设置系统时钟的两种方法

设置系统时钟的两种方法

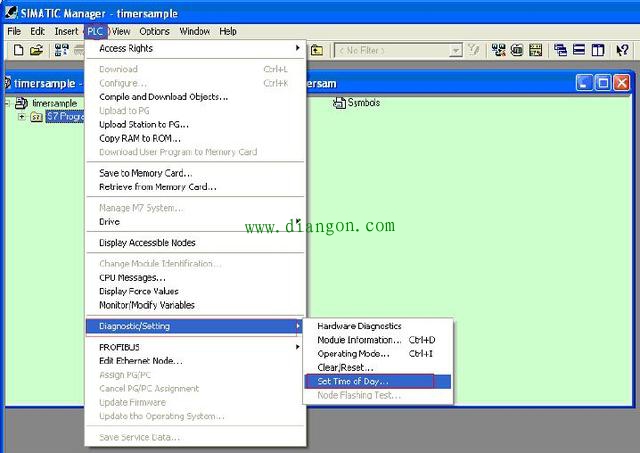

1）直接使用STEP7软件中的相关指令在联机的情况下直接设定系统时钟，如下图所示，选中项目中的站，使用SIMATIC Manager ->Diagnostic/Setting ->Set Time of Day指令设置系统时钟：

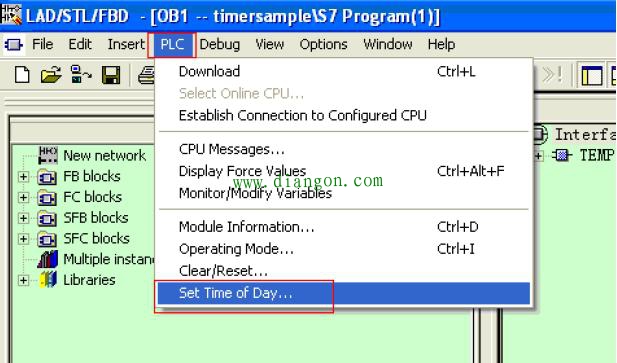

也可打开程序块或硬件组态，使用plc ->Set Time of Day指令来在线设置系统时钟，画面如下：

勾选“Take from PG/PC”，使用计算机时钟同步PLC时钟，然后点击“Apply”按钮完成。
2）使用SFC0来设置系统时钟

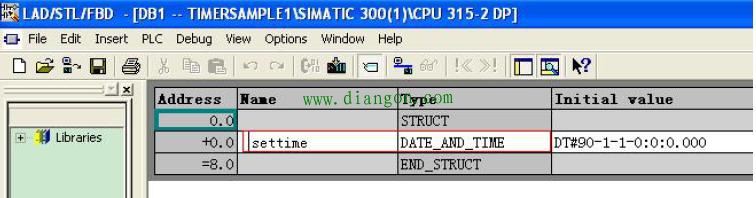

创建一个DB块DB1，打开DB1块定义一个DATE_AND_TIME的变量如图所示：

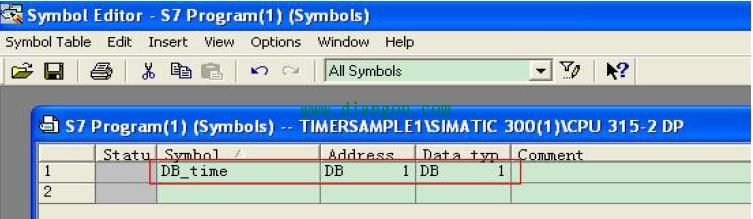

打开符号表定义DB1的符号名：

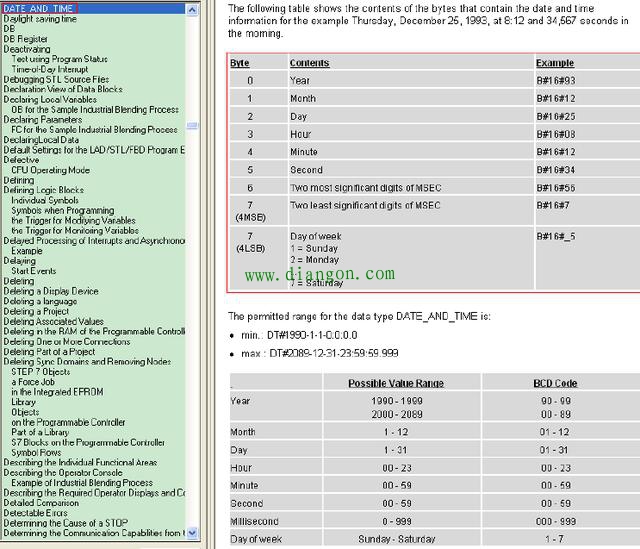

这里先介绍一下DATE_AND_TIME变量的格式，其由八个字节组成分别代表年、月、日、时、分、秒、毫秒，最后一个字节0-3位代表星期，4-7为表示毫秒，是以BCD码表示的。

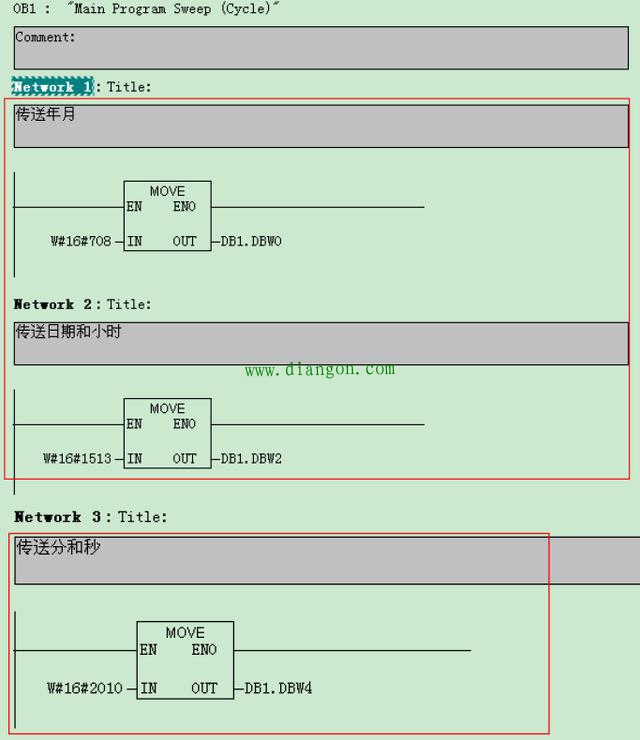

然后打开OB1，首先将需要设定的时间以16进制BCD码的形式赋值给定义的DATA_AND_TIME变量的各个字节，最后一个字节不需要设定，系统会自己计算并赋值，例如设定的时间为07年8月15日13点20份10秒。

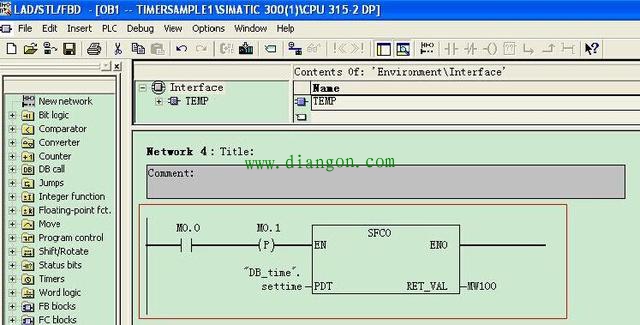

在程序中调用SFC0，将存放设定时间的DATA_AND_TIME变量以符号名的方式赋给SFC0的PDT形参，返回变量赋值给MW100，这样当M0.0由0到1时SFC0被执行。

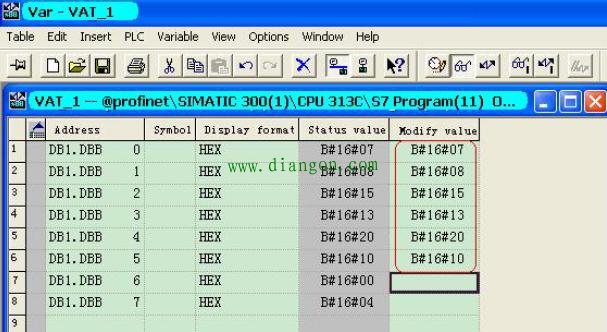

在程序运行后打开监视和修改变量表即可观察到最后一个字节DB1.DBB7的低4位已经被系统自动计算为4即星期三。

为了观察系统时间是否被正确设定，我们在DB1中再定义一个DATA_AND_TIME的变量如图所示：

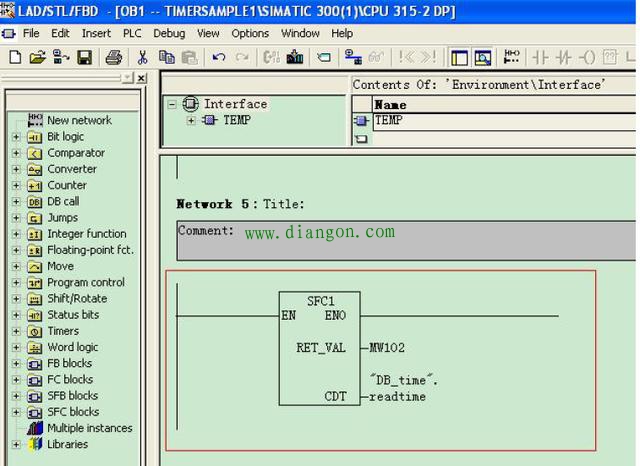

在OB1中调用SFC1读取系统时钟并将系统时间传送给“DB_time”.readtime变量：
打开Monitor/Modify Variables表，添加变量，通过按动修改变量按钮将M0.0的状态改为true，然后通过按下监视变量按钮观察变量状态
