电力电容器的结构

电力电容器的基本结构包括：电容元件、浸渍剂、紧固件、引线、外壳和套管。结构图如图1所示。

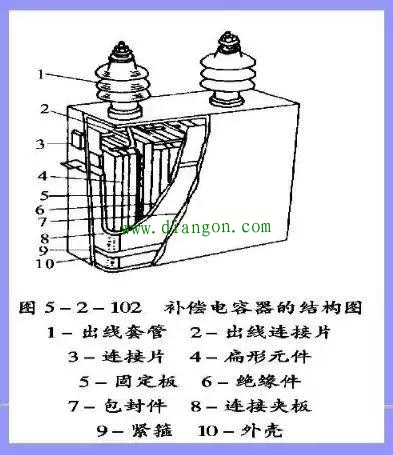

图1 补偿电容器结构图
额定电压在1kV以下的称为低压电容器，1kV以上的称为高压电容器，都做成三相、三角形连接线，内部元件并联，每个并联元件都有单独的熔丝；高压电容器一般都做成单相，内部元件并联。外壳用密封钢板焊接而成，芯子由电容元件串并联组成，电容元件用铝箔作电极，用复合薄膜绝缘。电容器内衣绝缘油（矿物油或十二烷基苯等）作浸渍介质。
（1）电容元件
用一定厚度和层数的固体介质与铝箔电极卷制而成。若干个电容元件并联和串联起来，组成电容器芯子。在电压为10kV及以下的高压电容器内，每个电容元件上都串有一熔丝，作为电容器的内部短路保护。当某个元件击穿时，其他完好元件即对其放电，使熔丝在毫秒级的时间内迅速熔断，切除故障元件，从而使电容器能继续正常工作。电容元件的结构如图2所示。

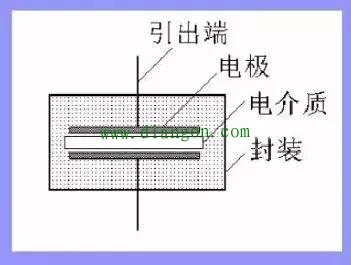

图2 电容元件结构
（2）浸渍剂
电容器芯子一般放于浸渍剂中，以提高电容元件的介质耐压强度，改善局部放电特性和散热条件。浸渍剂一般有矿物油、氯化联苯、SF6气体等。
（3）外壳和套管
外壳一般采用薄钢板焊接而成，表面涂阻燃漆，壳盖上焊有出线套管，箱壁侧面焊有吊攀、接地螺栓等。大容量集合式电容器的箱盖上还装有油枕或金属膨胀器及压力释放阀，箱壁侧面装有片状散热器、压力式温控装置等。接线端子从出线瓷套管中引出。

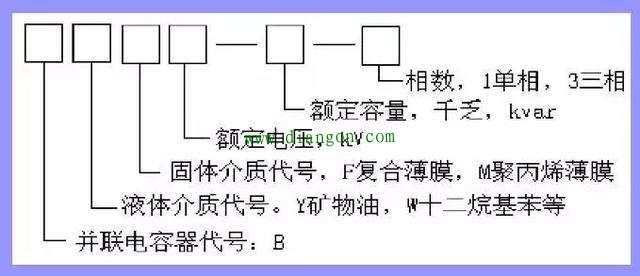

电容器的型号含义如下图所示。
