今年春节刚过从事个体工控电气设备维修工作的本人便开张忙碌起来。也正是在开张的这一天，某单位送修了一台 30KW变频器。一年开张伊始便遇“碰头彩”，本人当初是满心欢喜。可不曾料想在以后近乎半个月的日子里，本人同这台变频器因一支电子元器件，发生了多番波折。

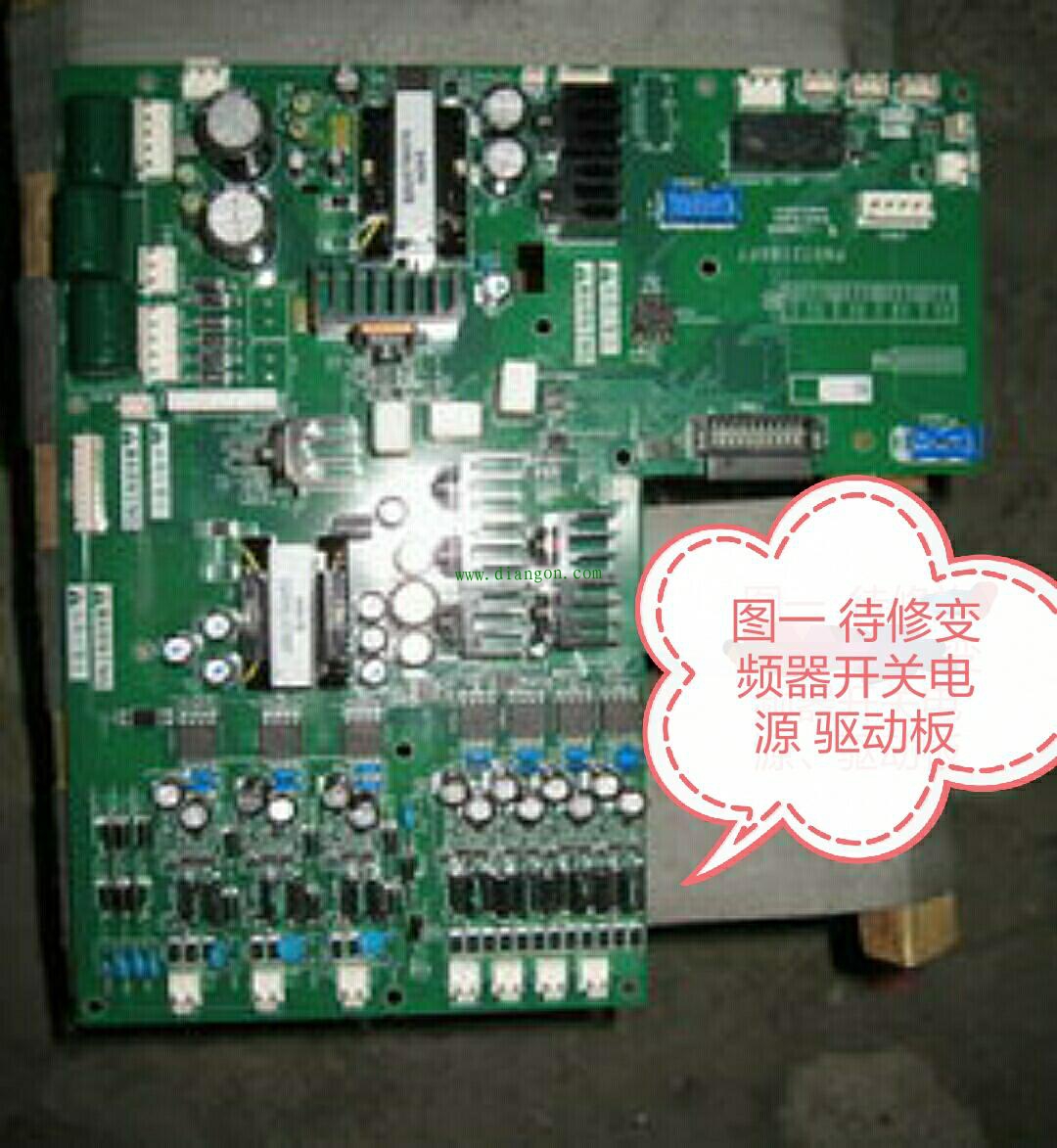

接手变频器后，本人询问得知该变频器为复工通电后，随着一声轻微的炸响，此机便出现无任何显示、无任何输出、无任何指示的“三无”症状。做为开年第一单，本人旋即着手进行检修。经过一番粗略的检查后，本人判定此故障为变频器开关电源部分损坏所致（线路板见图一）。
在这里本人不得不说一下该型变频器主回路之特色：做为欧美派系主流的变频装置，该机整流部分采用三相半控桥式整流电路，继而省略了体积庞大，触点存在烧蚀隐患的缓充接触器/继电器，使得电路十分简洁。在结合后续触发电路后，还让直流母线电压抬升更加平顺，使得主电路滤波电容使用寿命大为延长。同时为了确保变频器通电之初整机工作顺畅，该机还增设了先行供电回路，细节之处颇为用心。与之相比，国内某些品牌的变频器无论是电子线路设计理念还是做工上，确实存在较大的差距！

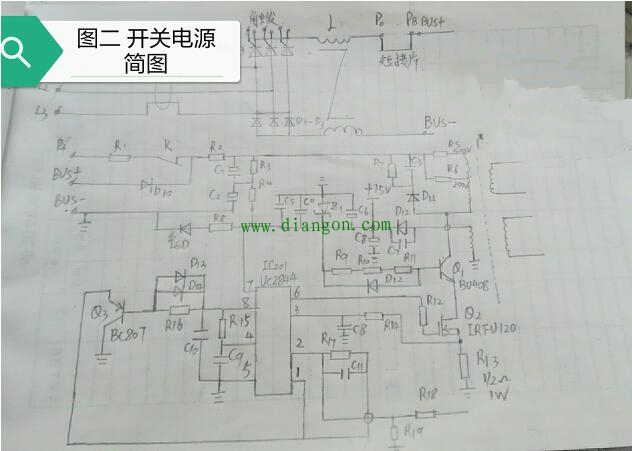

言归正传来看检修过程，为了方便日后维修工作和出于职业习惯，本人反绘出该变频器开关电源部分简图如图二示。此机开关电源部分系经典的UC2844（注意该IC所用为工业级，而非国内大多数产品使用38XX民用级）反激式电路。只是不同于其它品牌变频器电源线路，该机电源功率转换部分采用三极管同MOS管串联结构。在使用万用表静态测量后，本人检出：MOS管IRFU120、G极限流电阻R12、电流采样电阻R13均已损坏。本想代换这些元件故障就该排除掉了，不料一场好戏却刚刚开场。

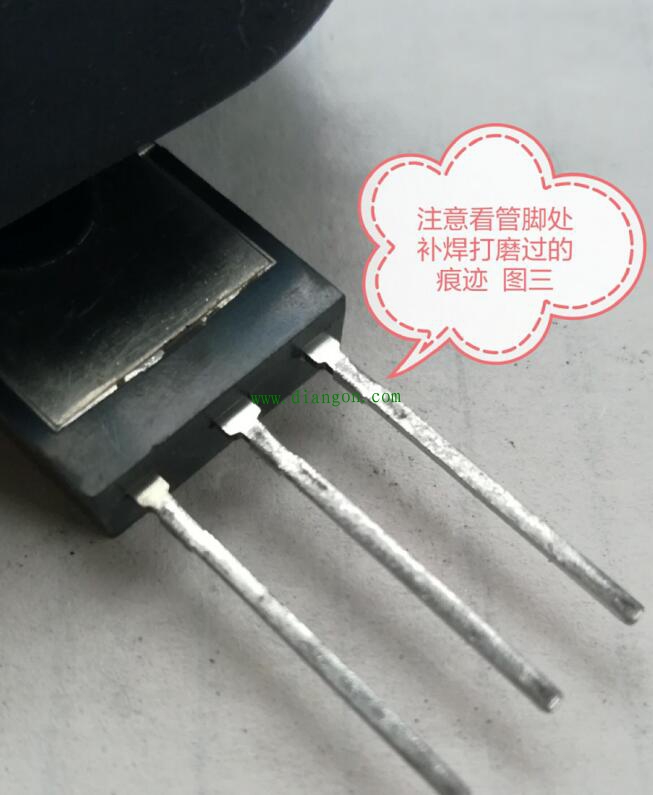

更换过程中，本人发现手边无MOS管IRFU120或代用品，便驱车赶往二十公里外的市中心采购。经过多方询问后，终于在一商家内以每支15元的价格购得5支宣称正品的MOS管。赶回家将此次采购的元件焊接好后，本人使用调压器逐渐升压测试，那曾料到输入电压刚过DC450V，MOS管便“啪”的一声炸裂了！拆下损坏MOS管仔细一看，本人发现了猫腻——元件管脚存在补焊和精心打磨的痕迹，再观察剩余四支元件均有此情况。没办法，一不注意买到了所谓拆机复新件了（图三就是如此处理过的元件）！
无奈之下本人在某宝多方挑选后，以每支22元的价格拍下5支号称绝对正品行货的IRFU120。多天等待拿到货后本人便仔细端详了半天，发现外观无异后本人放心了。更换完后，再次使用调压器检测——在升至DC540V左右，MOS管无恙，开关电源各输出端电压稳定正常，看来这一分价钱一分货呀！装机后本人送入三相AC380V，原本以为就此可以收工，岂料又是一声炸响——管子又烧了！
经此打击后，本人对自己的技术产生了怀疑，难不成在检修过程中本人遗漏了某些隐藏的故障点！于是接下来的两天时间，本人将开关电源部分包括高频变压器在内的所有元件，逐个拆下来通扫了一遍，可结果表明除了MOS管外再无其它损坏元件。至此维修陷入僵局，能查的都查了，能换的都换了，用的还是正品行货，难不成这国外设备对国内销售的元件“水土不服”！
正当本人无奈之下准备采购整张电源板时，一位经验丰富的前辈告诉我：网购的元件或许真是原装行货，不过却有可能是未通过厂家性能测试而流入市场的残次品！听人劝吃饱饭。在他的介绍下本人通过网络，在某专业电子元器件销售平台，点名采购变频器所用的该元件，以每支25元的价格再次购买了5支IRFU120。又是多天等待，再次拿到货本人迫不及待地更换了上去。测试、实际通电，第三次购买的元件终于经受住了考验！
枉花了200多元，耽误了15 天的时间，三次苦寻只为采购到一支可用的电子元器件，此次维修变频器的经历，着实让我无法忘怀。或许伪劣产品在外观上可以复制正品、甚至在性能上无限接近正品，但它们终究还是无法满足实际所需，原形毕露！
