一次摇表摇测绝缘时的失误

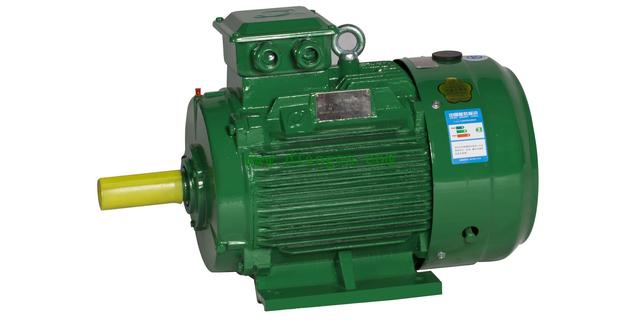

电机
当打开电机接线盒，准备用摇表摇测对地绝缘时，我想，就先不要拆电缆线了，直接摇对地，这样摇测一次，如果没事儿，就证明电机和电缆对地都没问题。

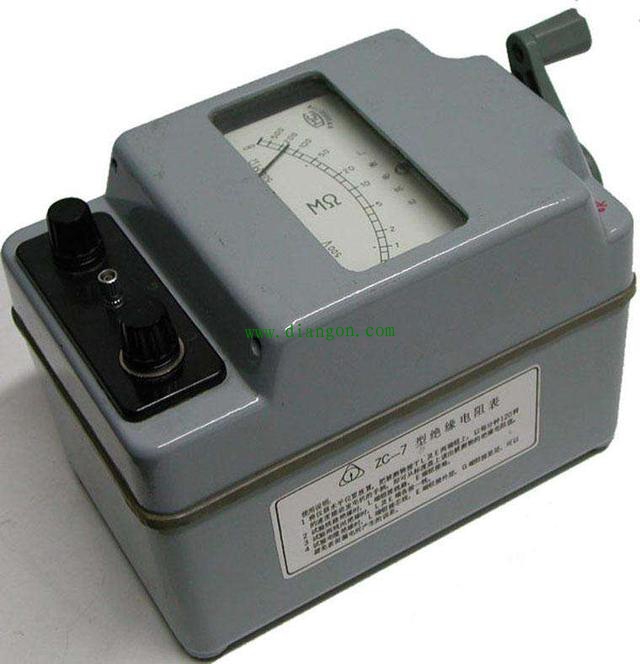

摇表
于是就用摇表摇测，结果发现摇表上指针指向零，这说明电机或者电缆有接地故障，进一步检查到底是电机的问题还是电缆的问题，只能将电缆拆下摇测，一边拆线一边想，百分之八十是电机的问题，电缆埋在电缆沟里，一般不会出问题。
谁知拆了线一摇，电机没问题，绝缘值达到了200兆欧，电缆有一芯接地了，红色的那芯。这下傻眼了，电缆一直通到配电室，几十米长，一大部分在电缆沟，还有一部分在桥架内，而且由于年久，电缆沟盖板很难打开，检查起来非常困难。一筹莫展时，忽然想，会不会是配电柜内有问题？比如配电柜进线孔把电缆摩破了？那样就好处理了。虽然几率很小，先检查一下再说，先易后难。
结果检查配电柜进线孔，并没有电缆破损的情况。
这怎么办？发了愁，抬头观看配电柜内的电器元件，忽然发现，正反转接触器下火接线柱上，除了接着三根比较粗的电机线，其中一相还接有一根细线，而且正好和红芯电缆接在一起，难道和这根细线有关？
赶紧检查这根细线是何用途，结果就发现这根细线通到了配电柜内一台比较小的接触器的线圈，再一看接触器主回路断路器，标着“抱闸”两个字。顿时明白了，一检查这抱闸接触器的线圈，果然是220伏额定电压的接触器。也就是说，那根红芯电缆并没有接地，摇表摇测值为零，其实是通过抱闸接触器线圈接入了地。（也就是零线，三相四线，地零合一。）如下图：

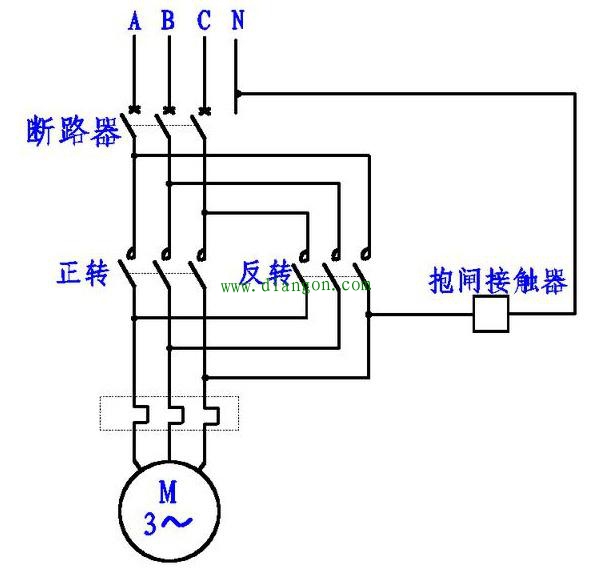

电路图
也是由于对这台设备线路走向不清楚，造成了误判。
