在 GX Developer软件中将程序写入plc后，如果希望看见程序在实际PLC中的运行情况，可使用软件的在线监视功能。
在使用该功能时，应确保PLC与计算机间通信电缆连接正常，PLC供电正常。在线监视PLC程序运行的操作说明如下：
一、在 GX Developer软件中先将编写好的程序写入PLC，然后执行菜单命令“在线→监视→监视模式”，或者单击工具栏上的（监视模式）按钮，也可以直接按“F3”键，即进入在线监视模式。

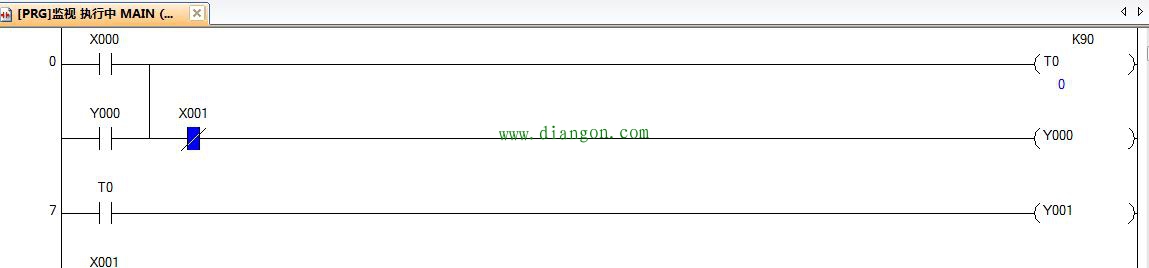

如下图所示，软件编程区内梯形图的X001常闭触点上有深色方块，表示PLC程序中的该触点处于闭合状态。

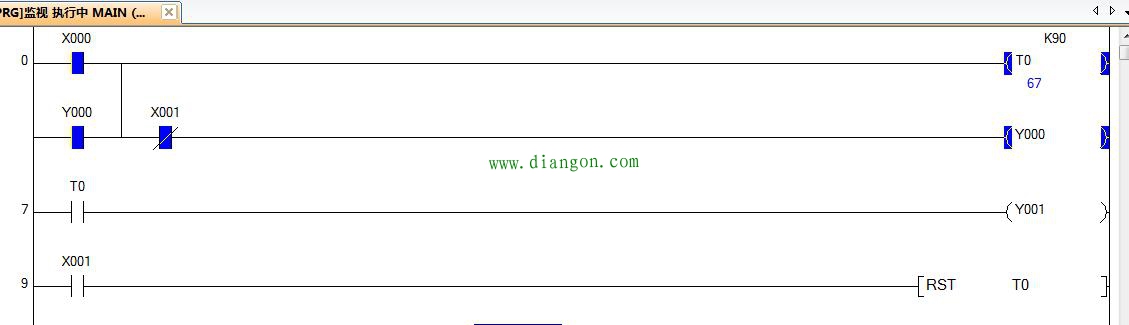

二、用导线将PLC的X000端子与COM端子短接，梯形图中的X000常开触点出现深色方块，表示已闭合，定时器线圈T0出现方块，已开始计时，Y000线圈出现方块，表示得电，Y000常开自锁触点出现方块，表示已闭合。
三、将PLC的X000、COM端子间的导线断开，程序中的X000常开触点上的方块消失，表示该触点断开，但由于Y000常开自锁触点仍闭合（该触点上有方块），故定时器线圈T0仍得电计时。

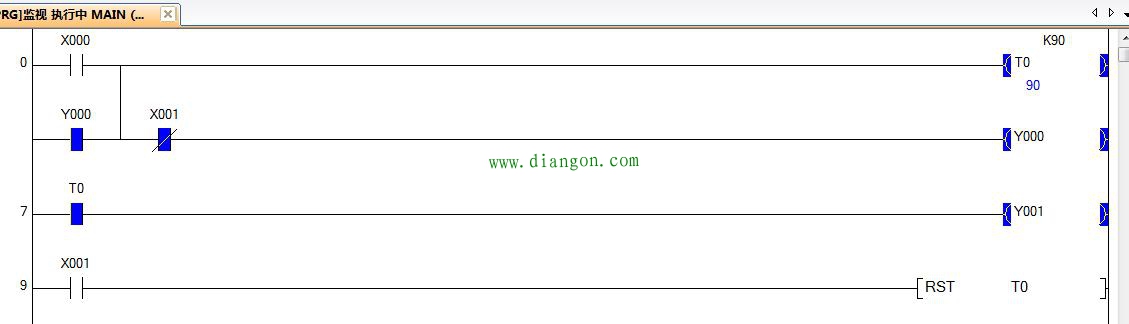

当计时到达设定值90（9s）时，T0常开触点上出现方块（触点闭合），Y001线圈出现方块（线圈得电）

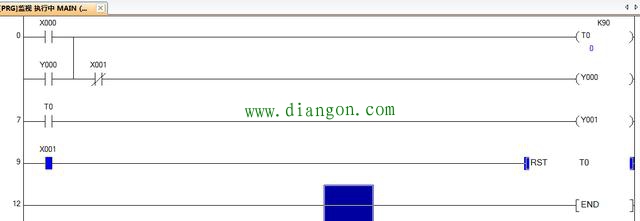

四、用导线将PLC的X001端子与COM端子短接，梯形图中的X001常闭触点上方块的方块消失，表示已断开，Y000线圈上的方块马上消失，表示失电。
Y000常开自锁触点上的方块消失，表示断开，定时器线圈T0上的方块消失，停止计时并将当前计时值清0，T0常开触点上的方块消失，表示触点断开，X001常开触点上有方块，表示该触点处于闭合。
五、在监视模式时不能修改程序，如果监视过程中发现程序存在错误需要修改，可单击工具栏上的（写入模式）按钮，切换到写入模式，程序修改并变换后，再将修改的程序重新写入PLC，然后又切换到监视模式来监视修改后的程序运行情况。

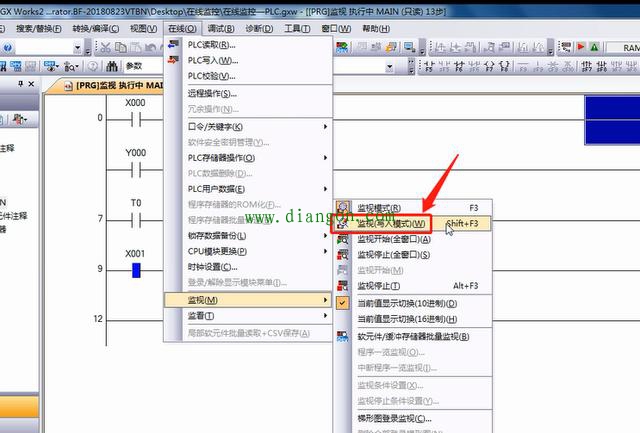

使用“监视（写入）模式”功能，可以避免上述麻烦的操作，单击工具栏上的卧监视（写入模式），或执行菜单命令“在线→监视→监视（写入模式）”。
如图所示，在进人监视（写入）模式时，软件先将当前程序自动写入PLC，再监视PLC程序的运行，如果对程序进行了修改并交换后，修改后的新程序又自动写入PLC，开始新程序的监视运行。
|
