新房装修水电改造项目是一项非常重要的施工项目，水电改造的好坏对于我们的日后生活有非常重要的关系，对于我们装修时自己学会看懂水电施工图纸是很有必要的，那么我们该如何看水电图纸呢？对于一些特殊符号是代表什么意思呢？今天我就详细介绍一下如何看水电图纸和了解符号。
一、装修新手如何看懂电路改造施工图纸：
1、看水电施工图纸说明：
其实在我们正式看一份水电施工图纸之前对于图纸的说明我们必须是要看清楚和了解的，就比如说配电箱在室内的什么位置，设计位置是否合理；插座安装高度设计多少，高度是否在安全标准内；出现的线管是多大尺寸的；线管敷设方式是怎么样的？电线的搭配是否合理？电线与用电设备的符合是否匹配等。
2、结合室内土建看图纸：
我们在看一份水电施工图纸的时候我们也要结合土建去看，比如说我们要看房间的大小和尺寸，墙体厚度，找平层的厚度，保温层厚度，保温层的位置等，水电改造施工后对我们房间用电正常使用有没有影响，预埋管大小是否合理，建筑的标高都是什么，了解清楚这些之后我们才能进行电源水位的预留和预埋。
二、装修新手如何看懂水路改造施工图纸：

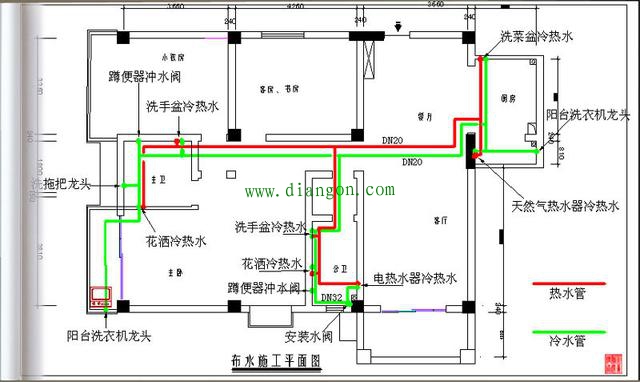

1、结合室内的系统图纸和平面图纸看：
在我们看水路改造图纸的时候我们一定要结合室内的系统图纸和平面图纸一起看，这样的话我们看到的图纸才会更详细，知道室内的分水点在那，管路的外道在那，变径在那，每个位置的水位预留高度是多少，而且我们还要注意的是用水设备和排水系统是否匹配，考虑好其搭配是否合理。
2、看洗衣机预留位置：
其实对于我们房间装修来说，在看水路改造图纸的时候我们最需要注意的是洗衣机预留位置，洗衣机的给水点一般距离地面1.1米，而且旁边必须有洗衣机排水地漏，而且要看是不是洗衣机专用的排水地漏，涉不涉及有存水弯，看图纸的时候我们心里一定能与房间融合到一起，走到那个位置可以联想出相关的东西，跟着管道走。

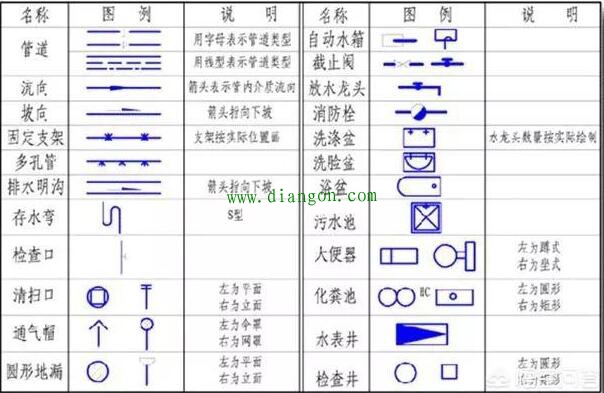

三、各类水电符号代表什么：
1、线路明敷相关符号：
LM-沿屋架或者是屋架下沿敷设；
ZM-沿柱敷设；
QM-沿墙敷设；
PL-沿顶棚敷设；
2、线路暗敷相关符号：
LA-暗敷在梁内；
ZA-暗敷在柱内；
QA-暗敷在墙内；
PA-暗敷在顶棚内；
DA-暗敷在地面内；
PNA-暗敷在不能进入的吊顶内；
3、线管敷设方式符号：
PVC-阻燃塑料线管敷设；
DGL-电工钢管敷设；
VXG-塑制线管敷设；
GXG-金属线管敷设；
KRG-可绕型塑制管敷设；
在看水电安装图纸时，要注意的几个方面：
一、看水电安装图的时候，还要结合土建看。结构梁的大小、预埋套管大小、建筑标高等，水电设施安装后房间使用高度有没有影响。房间尺寸、墙身尺寸、筏板厚度、找平层厚度、保温属内保温还是外保温、保温层厚度、内外墙装饰层厚度，当这些数据都有了之后才能准确的进行预埋、预留、制作加工。
二、熟悉设计说明：所以要先看得懂图例,熟悉设计说明,然后,对照图纸给的图例来看图,读图时,可按引入管-水表井-干管-支管-用水设备的顺序进行。这样读图能省时准确，对电的也是这个道理，配电箱-电线回路-用电设备等,说白了就是源头-连接-设备,这样你在识图过程中才不会晕头转向，以至于找不到关键点，一定要沉下心，仔细阅读，按部就班的，相信利用这个方法都会很快的学会看水电图纸。
