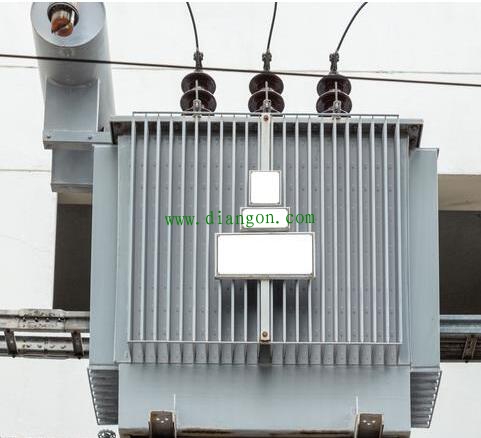

“高往高调、低往低调”电力变压器分接开关的调节方式

变压器
由于电网中即是同一等级电压，由于线路压降等原因，各处的电压也不是完全相同的，所以变压器安装在不同位置，一次电压不同，为了都能输出额定电压，就在变压器高压绕组上设置了多次抽头，将抽头接到分接开关上，通过分接开关与电网相连。这样，可以通过调节分接开关来改变变压器高低压绕组的匝数比，来调节变压器输出电压的高低。
变压器分接开关有两种，有载调节和无载调节。有载调压开关可以在变压器运行时调节分接头位置，一般用在特殊用途的变压器上， 比如电弧炉等，国内常见的有17档位、11档位、9档位等，都带有自动和手动的调节机构。
而一般配电用途的变压器，都采用无载调压分接头开关，无载调压只能在变压器脱开电网后调节分接开关位置，常见的有3档位的，也有5档位的。今天咱们就来讲一下无载调压分接头开关的调节方法。
有一个口诀叫：高往高调，低往低调。什么意思呢？
比如10KV/0.4KV的三档位的变压器：
一档：10500V
二档：10000V
三档：9500V
显然一档最高，三挡最低。 高往高调："高"指低压侧电压如果过高，"往高调"指分接开关往高档位调。 低往低调："低"指低压侧电压如果太低，"往低调"指分接开关往低档位调 为什么要这样调呢？例如现在在二档，输出电压过高，就将开关调到一档，因为高档位就是指一次绕组匝数多，调到高档位，就是将一次绕组匝数增加了，二次绕组匝数不变，也就是变比增大了，一次电源电压不变，变比增大，二次输出电压就会降低。
同样道理，如果开关在二档，二次电压过低，"低往低调"，就将开关打到三档，一次绕组匝数减少，二次绕组匝数不变，变比减小，一次电源电源不变，二次输出电压升高。
