变频器的多段速控制说明

变频器可以对电动机进行多档转速驱动，在进行多档转速控制时，需要对变频器有关参数进行设置，然后再操作相应的端子外接开关。

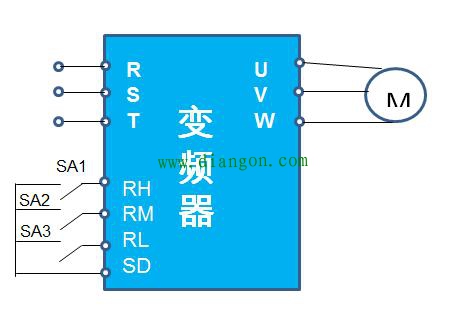

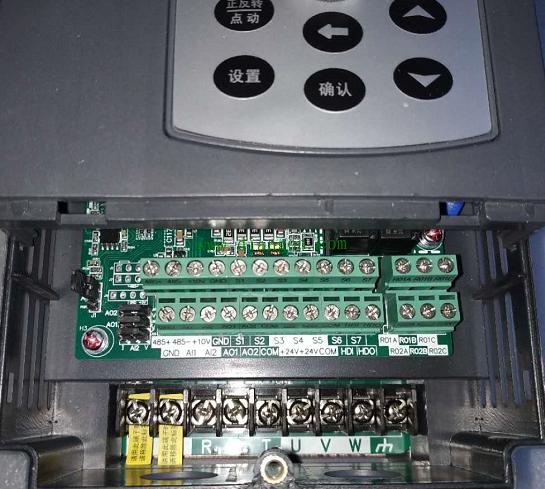

变频器的RH、RM、RL为多档转速控制端子，RH为高速档，RM为中速档，RL为低速档，RH、RM、RL3个端子组合，可以进行7档转速控制，如下图所示：

一、多档速控制说明
1、当开关SA1闭合时，RH端与SD端接通，相当于给RH端输入高速运转指令信号，变频器马上输出频率很高的电源去驱动电动机，电动机迅速启动并高速运转（1速）。
2、当开关SA2闭合时（SA1需断开），RM端与SD端接通，变频器输出频率降低，电动机由高速转为中速运转（2速）。
3、当开关SA3闭合时（SA1、SA2需断开），RL端与SD端接通，变频器输出频率进一步降低，电动机由中速转为低速运转（3速）。
4、当SA1、SA2、SA3均断开时，变频器输出频率变为0Hz，电动机由低速转为停转。
5、SA2、SA3闭合，电动机4速运转；SA1、SA3闭合，电动机5速运转；SA1、SA2闭合，电动机6速运转；SA1、SA2、SA3闭合，电动机7速运转。

二、多档速参数的设置
多挡控制参数包括多挡转速端子选择参数和多挡运行频率参数
1、多挡转速端子选择参数
在使用RH、RM、RL端子进行多速控制时，先要通过设置有关参数使这些端子控制有效，多挡转速端子参数设置如下：
Pr．180＝0，RL端子控制有效。
Pr．181＝1，RM端子控制有效
Pr．182＝2，RH端子控制有效。
以上某参数若设为999则将该端设为控制无效。
2、多挡运行频率参数
RH、RM，RL3个端子组合可以进行7挡转速控制，各挡的具体运行频率需要用相应参数设置。
