本人是搞弱电的，除了电机柜需要配铜排或者比较粗的电缆外都不怎么关注强电，但是又一次遇到一个工厂三相不平衡，零线带电，造成电机柜上的指示灯特别亮，于是乎去了解了一下工厂的供电系统TN-S，今天我们来聊聊工厂的供电是怎么供的，有不对的地方还望指正。
说起TN-S很多人可能不太熟悉，但是我说三相五线制是不是忽然感觉很亲切了。我们知道三相五线制是3个相线加地线和零线，3相就是ABC三相，那么地线PE和零线N是怎么来的呢？我们都知道变电所过来的是三相电，经过变压器降压后才变成线电压380v。那么地线PE和零线N呢。零线N就是三相线的中性点引出的线，地线就从大地里引出的线。说的很粗糙，我们先说一下什么叫TN-S。TN-S中的T代表中性点直接接地，N-S代表工作零线 N 和专用保护线 PE 严格分开。合起来就是，TN-S是中性点接地，工作零线 N 和专用保护线 PE 严格分开的供电系统。
我们都知道，我们现场的零线和地线用万能表量通断是通的，这是为什么呢？这似乎与上文说的地线和零线严格分开不符。我们先来看张图

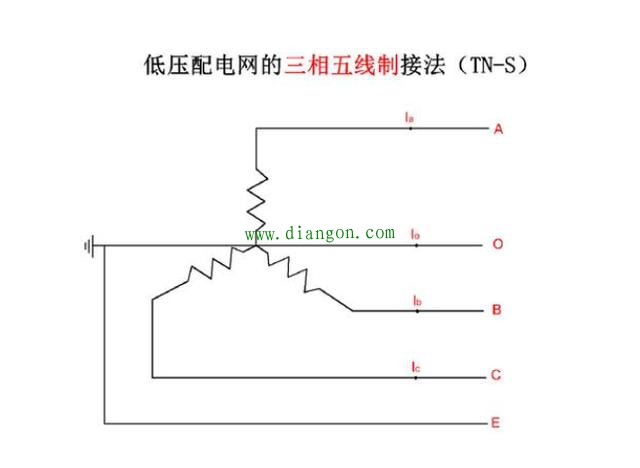

TN-S结构图1

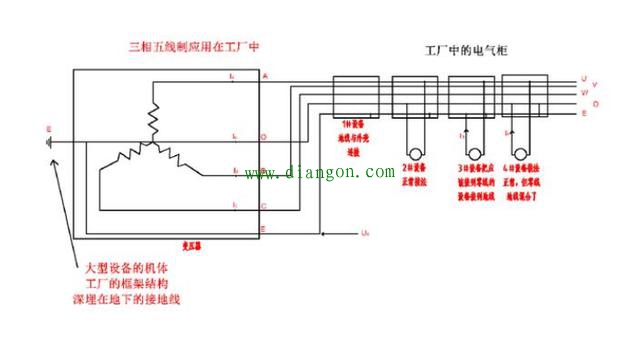

TN-S结构图2
其实，零线N和地线PE在接地一端是连在一起的。为什么要这样，我们来继续说。这么做当然有它的作用，前面我们也提到了在TN-S系统中，零线N和地线PE是需要严格分开的。在供电系统中非常重要的一点就是安全，怎么来防治触电，对人进行触电保护。（gdzrlj.com版权所有）大家都知道，对设备进行接地嘛。是的没错，接地。TN-S系统中是怎么保护接地的呢?在现场干过活的都知道，电机上的接地线会连在电机柜中的地线PE上。这样做的目的就是漏电保护，一旦电机漏电，因为地线PE是和零线N相通的，直接造成短路，跳闸，保险丝熔断，这样就切断了电源。
还有一个问题，既然地线PE和零线N是相通的，电气人员能不能将它们随便接，反正是相通的嘛。请特别的注意，千万不要把它们当做是相同的线。如果你把地线PE当零线N用了，它就失去了身为地线PE的作用,地线PE的作用有2个：
1，保护操作人员安全（设备都接在地线上使各设备等电势且为0）
2，消耗掉感应电（很多干扰情况我们需要接地把感应电消耗掉，比如屏蔽双绞线接地）
如果你把它当做零线来用，使它带电流了，反而使接在它上面的各设备带了电压，形成了干扰而且还不安全。所以，正规的做法是严格的把它们分开使用。
最后说一点，三相不平衡会使零线带电，造成的后果就会使电气柜上的指示灯微亮（当然和指示灯的品质也有关系），很多地方都遇到了这种情况，也没找到什么好方法，有解决的麻烦告知一下，感激不尽。
其实，除了TN-S这种三相五线制供电，还有TN-C三相四线制的供电和TT供电系统，但是TN-S这种供电方式是最普遍的，其它的形式有兴趣的可以自己去了解。这里就不说了。
|
