三相异步电动机星型与三角形接线原理图与实物接线，纯干货

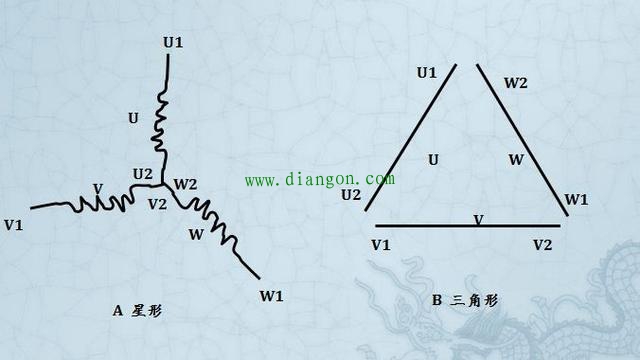

A：星形接法：如上图A，电机的星形接法是将各相绕组的一端都接在一点上(U2、V2、W2)，而它们的另一端作为引出线，分别为三个相线（U1、V1、W1）。星形接时，线电压是相电压的√3倍，而线电流等于相电流。

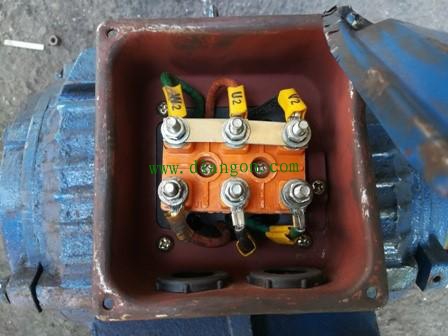

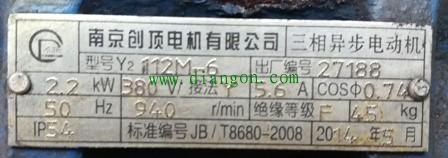

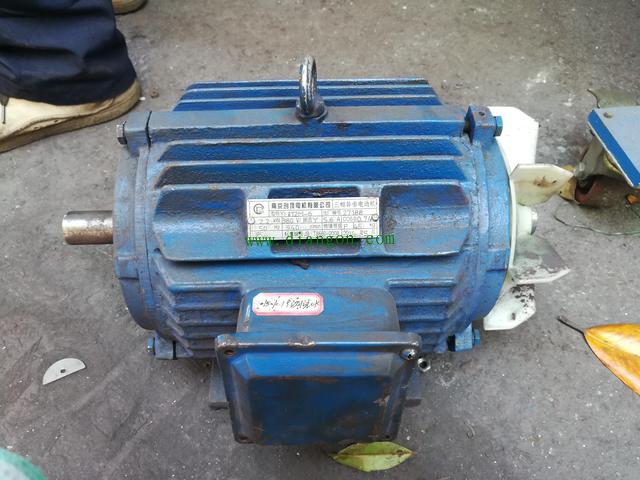

下面是一个2.2kw的三相异步电动机的星形接法，标志为Y，如下图（一般小于4kw的选用星形接法,大于4kw小于9kw的选用三角形接法，特殊情况除外。）：
