变频器频率给定的3种方式

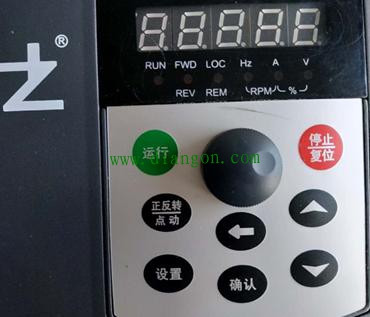

一、操作面板给定频率
操作面板给定频率是指操作变频器面板上有关按键来设置给定频率，具体操作过程如下

a．用“设置”键切换到频率设置模式。
b．用“▲ ”和“▼”键设置给定频率值
c．用“确认”键存储给定频率。
二、电压给定频率
电压给定频率是指给变频器有关端子输入电压来设置给定频率，输入电压越高，设置的给定频率越高，电压给定可分为电位器给定、直接电压给定和辅助给定。
1、电位器给定方式
给变频器 10V、AVI、ACM端子按下图示方法接一个1／2W，1kQ的电位器，通电后变频器AVI脚会输出10V电压，调节电位器会使AVI脚电压0～10V范围内变化，给定频率就在0～50Hz之间变化。

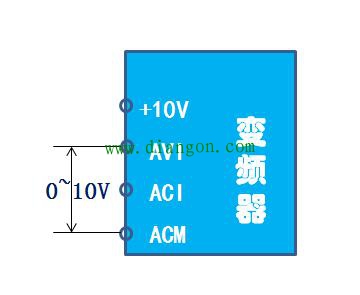

2、直接电压给定方式
该方式是在AVI、ACM端子之间直接输入0～10v电压，给定频率就在0～50Hz之间变化。

三、电流给定频率

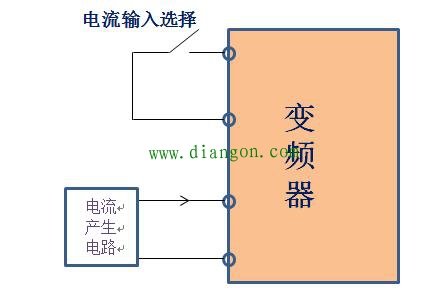

电流给定频率是指给变频器有关端子输入电流来设置给定频率，输入电流越大，设置的给定频率越高。电流给定频率方式如下图所示。要选择电流给定率方式，需要将电流选择端子AU与SD端接通，然后给変频器端子4输入4～20mA的电流，给定频率就在0～50H之间变化。
