数字万用表上的档位符号图解

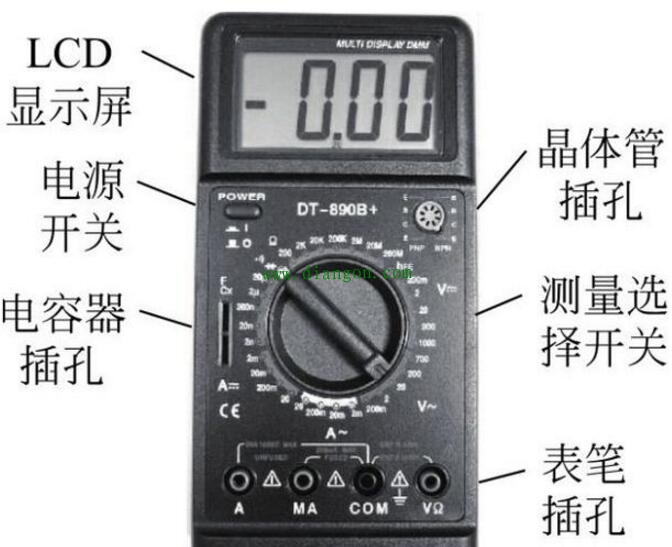

由LCD显示屏、电源开关、测量选择开关、测试表笔插孔、电容器插孔和晶体管插孔等组成。

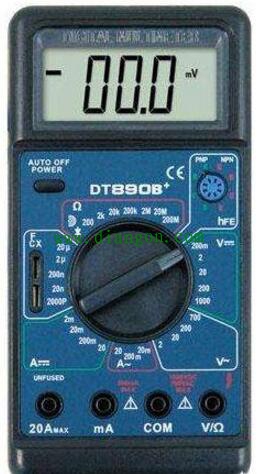

数字万用表上部为LCD显示屏，可以直接显示三位半数字字符，小数点根据需要自动移位，负号“-”会根据测量结果自动显示。显示屏下方是控制面板，面板中央为测量选择开关，只需转动一个旋钮即可选择各量程档位，使用方便。测量选择开关指示盘按照测量类别分别用红色、绿色、白色三种颜色间隔印制，这样就不易搞混。

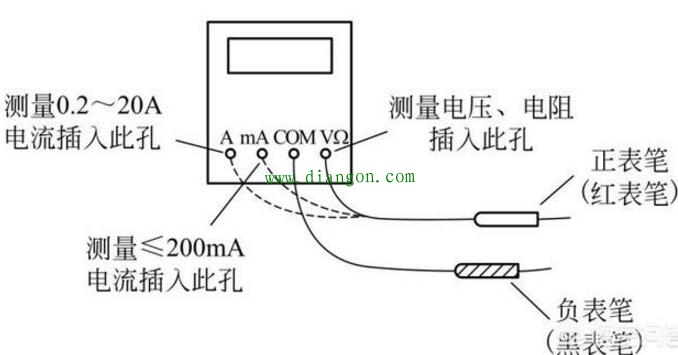

面板下部有4个测试表笔插孔。一个黑色的是负表笔插孔（也叫公共端插孔）“COM”。三个红色的是正表笔插孔，分别是电压电阻测量插孔“VΩ”、毫安极电流测量插孔“mA”、安培级电流测量插孔“A”。如下图所示。使用时，通常将黑表笔插入“COM”插孔，红表笔根据测量需要插入相应的正表笔插孔。

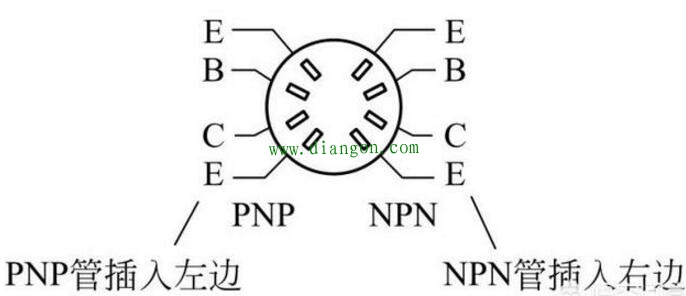

面板的左上角设有整机电源开关（POWER），按下为“开”，再按一下，使其弹起为“关”。面板的右上角为晶体管插孔，插孔左边标注为“PNP”，检测PNP型晶体管时，插入此插孔，插孔右边标注为“NPN”，检测NPN型晶体管时，插入此插孔，如下图所示。
