鼠笼式异步电动机正反转实例控制解析

在生产过程中，作为我们维修电工经常接触到的生产机械要求运动部件频繁正反向运转。

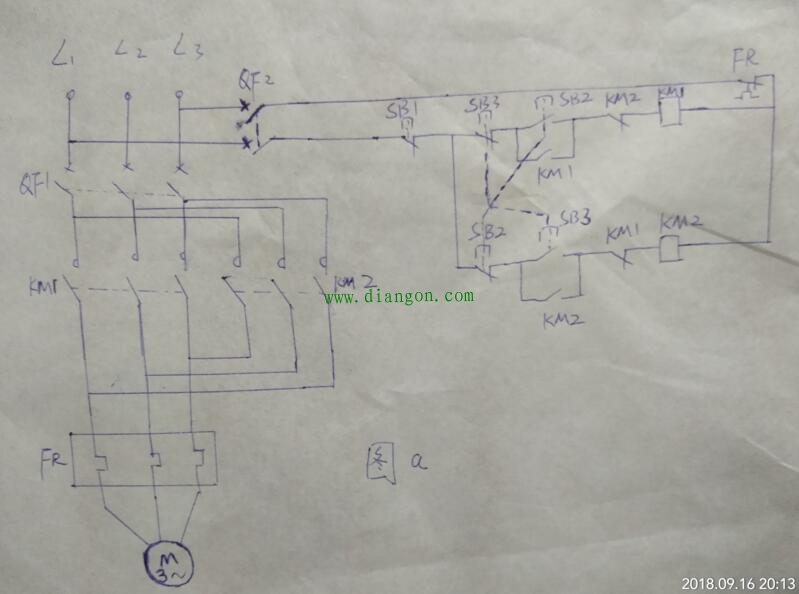

下面介绍两个控制电路来逐一分析。在图a中，采用了按钮和接触器双重联锁的控制电路，该线路利用了正反转接触器的常闭辅助触点进行联锁的基础上，增加了复合接钮SB2和SB3。进行联锁保护。这种电路中，即使同时接下两个启动接钮，正反转接触器都不能得电。此外，使用了复合按钮，电动机正向运转后，不必先按下停止接钮SB1，可以直接按反向启动按钮使电动机反向运转。

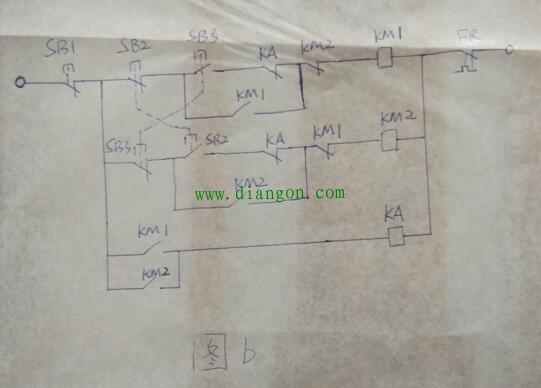

在实际生产过程中，如果操作频繁，正反向接触器仍有可能同时接通。为了避免正反向接触器同时吸合，可在控制线路中添加一只中间继电器kA，以延长转换过程。如图b所示。另外一些场合可以酌情选用专用机械联锁接触器。

以上是本人工作过程中的一点经验总结，希望对新入行的电工同行有所帮助，共同学习。
