同步RS触发器的电路结构和逻辑符号

基本RS触发器只要输入信号变化，输出状态就会立即发生相应变化，这不但使得电路的抗干扰能力变差，也给多个触发器的同步工作带来不便。在实际应用中，通常要求触发器的状态按一定的时间节拍变化，即在时钟脉冲到达时，才根据输入信号改变状态；没有时钟信号时，即使输入信号改变，也不影响触发器的输出状态。为此，增加时钟脉冲输入端CP以及相应的输入控制电路，就有了同步RS触发器这一类数字芯片。

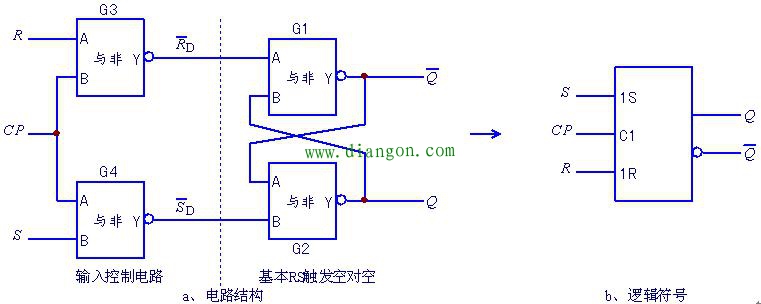

同步RS触发器的电路结构和逻辑符号如图所示。

图 同步RS触发器
与非门G1、G2构成基本RS触发器，G3、G4构成输入控制电路。gdzrlj.com工作原理如下：
①CP＝0期间，与非门G3、G4被封锁，/RD=1，/SD=1。因此，无论输入信号R、S如何变化，都不会影响触发器的输出Q和/Q，即触发器状态保持不变。
②CP=1期间，与非门G3、G4打开，输入信号R、S反相后加到由G1、G2构成的基本RS触发器电路，使Q和/Q的状态发生变化。
同步RS触发器的功能或状态，可由状态转移表来描述（此不赘述）。
