数字万用表测量电阻和电容的方法图解

1、测量电阻

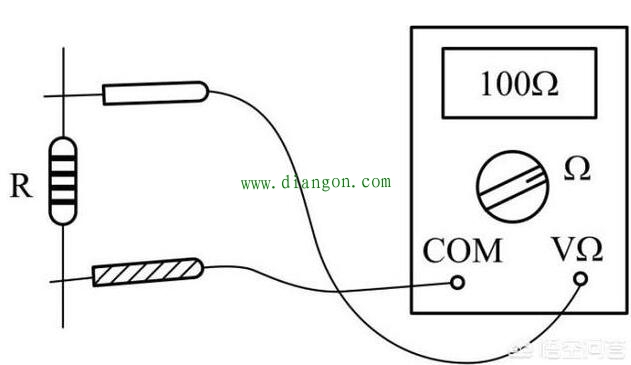

测量电阻时，红表笔插入“VΩ”插孔，黑表笔插入“COM”插孔。档位选择开关选择合适的“Ω”档，数字万用表构成欧姆表，直接并接于被测电阻两端即可测量。（此时红黑表笔不用分正负）
如果显示屏只在最高位显示“1”，表示所选量程小于被测电阻，此时应选择更高量程进行测量。

2、测量电容

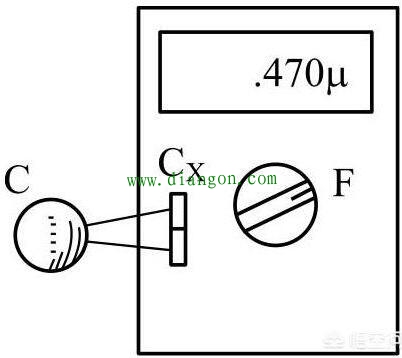

测量电容时，不用接表笔，档位选择开关选择合适的“F”档，数字万用表即构成电容表，如下图所示，将被测电容插入数字万用表左侧的“Cx”插孔即可测量，不必考虑电容的极性，也不必事先给电容放电。测量大电容时，LCD显示屏的读数需要一定的稳定时间。
如果显示屏只在最高位显示“1”，表示所选量程小于被测电容，此时应选择更高量程进行测量。
