浮筒液位计的结构和工作原理

浮筒液位计由检测、转换、变送三部分组成；检测部分由浮筒、连杆组成；转换部分由杠杆、扭力管组件、传感器组成；变送部分由CPU、A/D、D/A及LCD显示器组成。如图1所示。浮筒浸没在外浮筒内的液体中，与扭力管系统刚性连接，外浮筒内液体的位置，或界面高低的变化，引起浸没在液体中的浮筒的浮力变化，从而使扭力管转角也随之变化。液位越高时，浮筒所受浮力越大，扭力管所受的力矩就越小，扭角也越小；反之则越大。扭角的变化被传递到与扭力管刚性连接的传感器，使传感器输出电压变化，被放大转换为4-20mA电流输出。

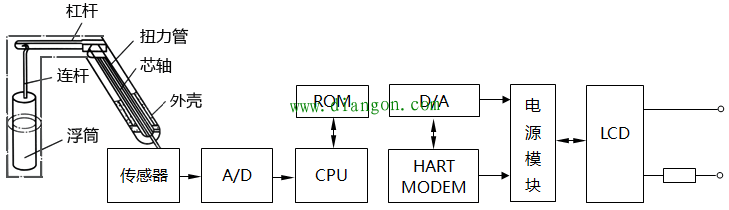

图1 智能浮筒液位计工作原理及结构示意图
