电流互感器的几种接线方法

A

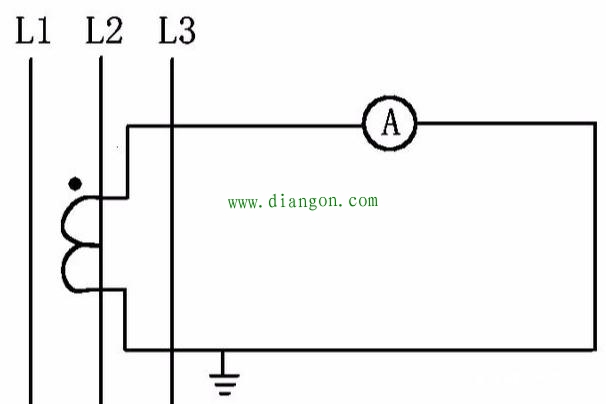

图A，一台互感器接线，主要用于测量对称三相电路中线路上的电流。

B

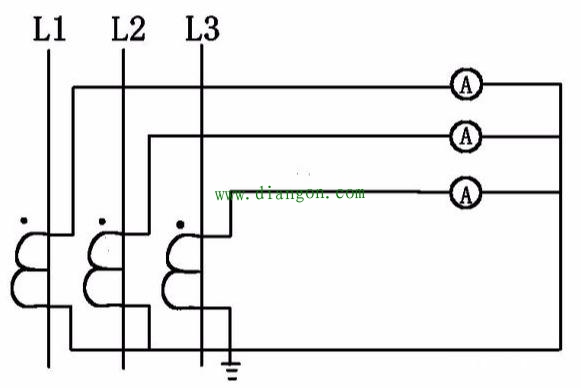

图B，三台互感器星形接线方法，可测量对称和不对称三相电路（包括三相四线）中线路上的电流。

C

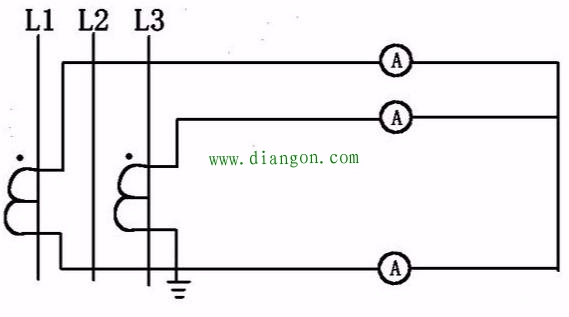

图C，两台互感器V形接线方法，测量对称和不对称三相三线电路中线路上的电流。三相电流矢量和为零，所以最下面电流表测量的是未装互感器那相的电流。此接法也可用于继电保护接线，但灵敏度低。

D

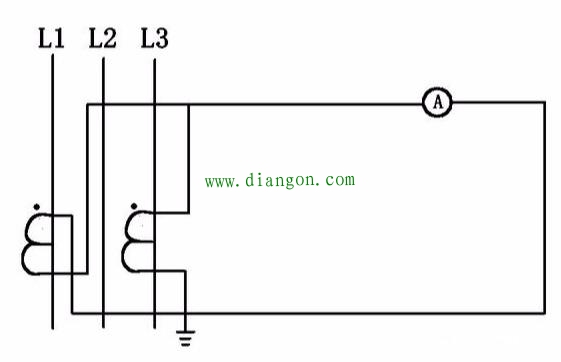

图D，两台互感器电流差接线法，用于线路、电机、并联电容器的继电保护接线，灵敏度较高。
