电力系统中的常见接地形式

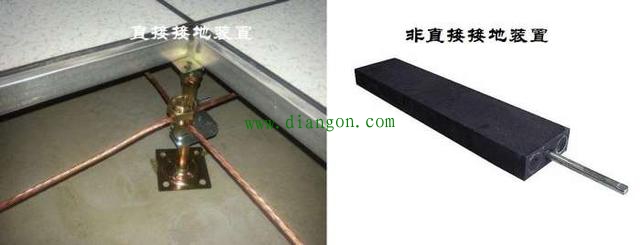

电力系统中分工作接地和保护接地。低压发电机或配电变压器的中性点通过接地装置与大地相连叫工作接地。工作接地有直接接地和非直接接地两种，且接地电阻不能大于4欧姆。直接接地指，电力系统中至少有一个中性点直接或经小阻抗与接地装置相连接。非直接接地，是指电力系统中，中性点不接地或经消弧线圈、电压互感器、高电阻与接地装置连接。一般10KV 以上电压采取非直接接地形式，低电压则直接接地。为防止电气设备因绝缘故障漏电，造成人身伤害而把电气设备外壳进行接地的装置，叫保护接地。

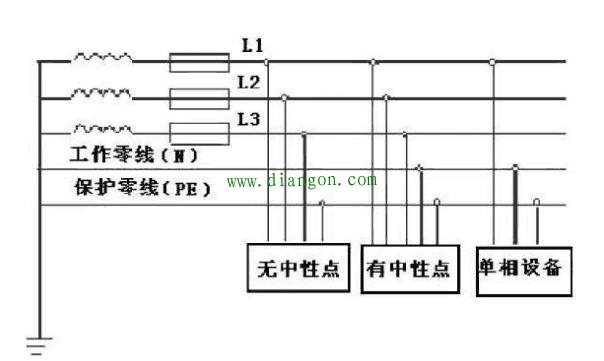

电力系统中的常见接地形式——三相五线式接地系统（见下图）

这种接地装置分别由电力变压器三相绕组中性点引出独立的保护接地线直接接地。用电设备则可以由带中性点和不带中性点的接线方式。另外，在低压供电系统中，还存在另三种接地系统，分别叫：IT系统、TT系统、TN系统。这三种接地系统分别是：

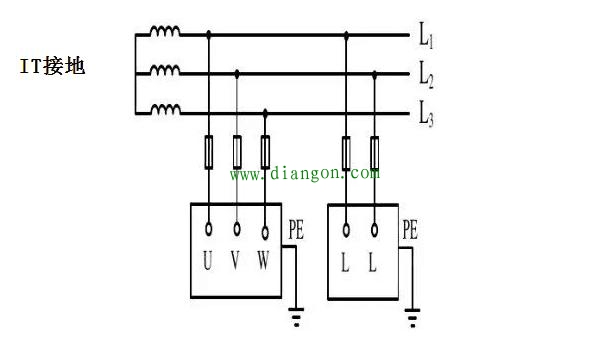

IT系统：电源中性点不接地，而用电器可导电的外壳直接接地。

TT系统：电源中性点直接接地，而用电器可导电的外壳也直接接地。

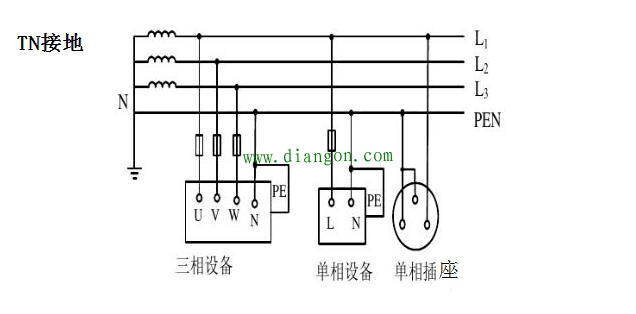

TN系统：电源中性点直接接地，设备外露可导电部分与电源中性点直接电气连接的系统。
