变频器电路的典型结构

变频器，顾名思义，就是改变频率的电器，随着频率的改变，电动机转速也会随着改变，然后再附加一些实际需要的功能，就组成了一个完整的控制器件，这就是变频器简单的控制原理，之所以这样简单直白，是为了初接触的同行朋友的理解，随着了解的深入，可以慢慢的从更深的层次搞明白其内部原理结构。

作为维修电工，我们主要工作是对电器电路故障的判断和维修，至于变频器自身的故障包括其内部电子元器件的更换（内部参数设置问题除外)，可以交由更专业的维修人员维修，对于变频器，作为电工，我们只要能做到确定故障是否源自变频器自身就可以了，当然如果变频器也能自己维修，那就属于更高层次了。
其实维修含有变频器的电路是有章可循的：首先，要知道变频器的典型的用应电路的电路构成：进线——熔断器——隔离开关——接触器——输入滤波器——变频器——输出滤波器——交流输出电抗器——电动机，这是电路主架！其次，是搞明白变频器的外围一些辅件电路，比如调节电位器，外变压电源，时间继电器等。

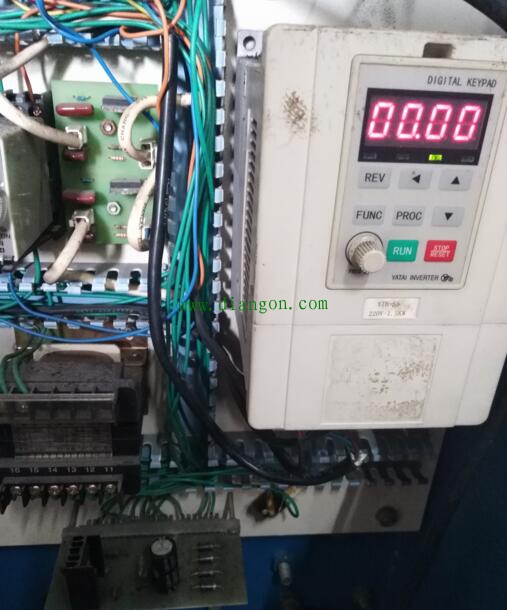

这是一般小型变频器电路结构，功率大的，像滤波器，电抗器多是内置，但其实还是这样的电路结构。
这里有一点值得注意的是：有的电路里虽然接触器作供电控制，gdzrlj.com电工学习网独家原创稿件 版权所有。但不会用直接用接触器控制变频器的启动和停止：因为一般不会在变频器的前端加接触器的，变频器在正处于输出状态时，前级突然断电，后级电路缺乏快速应急变换，很容易把变频器烧坏。
如果必须这么做，须加有连锁时序控制，先断掉负载，然后断前级电源。
一般变频器前级也不加漏电保护断路器的，也与这点有关系，一方面，变频在工作的时候，本身就有轻微漏电产生；另一方面，如果断路器突然断电，也容易烧坏变频器的。
