组织块OB是操作系统与用户程序之间的接口，组织块由操作系统调用，组织块中的程序是用户编写的。S7 plc的组织块用来创建在特定的时间执行的程序或相应特定事件的程序，例如延时中断OB、外部硬件中断OB和错误中断OB等。
一、中断的基本概念
1、中断过程
中断处理用来实现对特殊内部事件或外部事件的快速响应，如果没有中断，CPU循环执行组织块OB1,因为除了背景组织块OB90以外，OB1的中断优先级最低，CPU检测到中断源的中断请求，操作系统在执行完当前程序的当前指令（即断点处）后，立即响应中断。CPU暂停正在执行的程序，调用中断源的中断组织块OB来处理，执行完中断组织块后，返回被中断的程序断点处继续执行原来的程序。
有中断事件发生时，如果没有下载相应的组织块，CPU将会进入STOP模式，即使生成和下载一个空的组织块，出现相应的中断事件时，CPU也不会进入STOP模式。
PLC的中断源可能来自I/O模块的硬件中断，或者来自CPU模块内部的软件中断，例如时间中断、延时中断、循环中断和编程错误引起的中断。
一个OB的执行被另一个OB中断时，操作系统对现场进行保护，被中断的OB的局部数据压入L堆栈（局部数据堆栈），被中断的断点处的现场信息保存在I堆栈（中断堆栈）和B堆栈（块堆栈）中。中断程序不是由逻辑块调用，而是在中断事件发生时由操作系统调用，因为不能预知系统何时调用中断程序，中断程序不能改写其他程序中可能正在使用的存储器，中断程序应尽可能的使用局部变量。编写中断程序应越短越好，减少中断程序的执行时间，减少对其他事件处理的延迟，否则可能引起主程序控制的设备操作异常。
2、组织块的分类
组织块只能由操作系统启动，它由变量声明表和用户编写的控制程序组成。
（1）启动组织块：用于系统初始化，CPU上电或操作模式切换到RUN时，S7-300执行OB100,S7-400根据组态的启动方式执行OB100~OB102中的一个。
（2）循环执行OB1:需要连续执行的程序放在OB1中，循环执行。
（3）定期执行的组织块：包括时间中断组织块OB10~OB17，和循环中断组织块OB30~OB38，可以根据设定的日期时间或时间间隔执行中断程序。
（4）事件驱动的组织块：延时中断OB20~OB23在过程事件出现后延时一定时间再执行中断程序，硬件中断OB40~OB47用于需要快速响应的过程事件，时间出现时马上中止当前正在执行的程序，执行对应的中断程序。gdzrlj.com版权所有！异步错误中断0B80~OB87和同步错误中断OB121、OB122用来决定出现错误时系统如何响应。
3、中断的优先级：也就是组织块的优先级，如果在执行中断程序（组织块）时，又检测到一个终端请求，CPU将比较两个中断源的中断优先级，如果优先级相同，按照产生中断请求的先后次序进行处理。如果后者的优先级比正在执行的OB的优先级高，将中止当前的正在处理的OB，
4、对终端的控制：时间中断和延时中断有专用的允许处理中断和禁止中断的系统功能SFC。
SFC39“DIS_INT”用来禁止中断和异步错误处理，可以禁止所有中断，有选择的禁用某些优先级范围的中断，或者只禁止指定的某个中断；
SFC40“EN_INT”用来激活新的中断和异步错误处理，激活中断是指允许处理中断，做好了在中断事件出现时执行对应的组织块的准备。可以全部允许或有选择的允许。
SFC41“DIS_AIRT”延迟处理比当前优先级更高的中断和异步错误，直到用SFC42允许处理中断或当前OB执行完毕，SFC42“EN_AIRT”用来允许立即处理被SFC41暂时禁止的中断和异步错误，SFC41和SFC42配对使用。

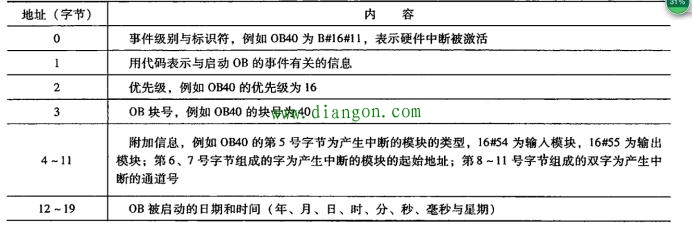

5、组织块的变量声明表：OB块是操作系统调用的，OB没有背景数据块，也不能为OB声明输入、输出参数和静态变量，所以，OB的变量声明表中只有临时变量，OB的临时变量可以是基本数据类型、复杂数据类型或数据类型ANY。OB块包含OB的启动信息的20B的临时局部变量TEMP，这些信息在OB启动时由操作系统提供，包括启动事件、启动日期和时间、错误及诊断事件。声明表中的变量的具体内容与组织块的类型有关，参见下表
二、启动组织块
1、CPU的启动模式和启动组织块

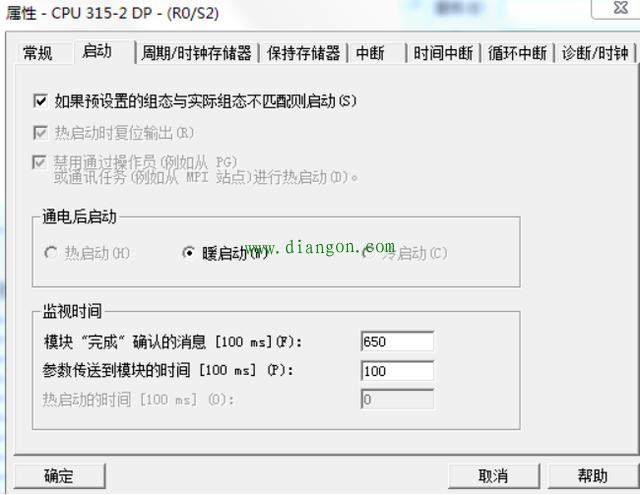

400的CPU有3中启动方式，暖启动、热启动和冷启动，300CPU只能暖启动，参见下图：
用户可以通过在启动组织块中编写程序，用来设置CPU的初始化操作，例如设置开始运行时的某些变量的初始值和输出模块的初始值等。
1）暖启动过程映像数据以及非保持的存储器位、定时器和计数器被复位。具有保持功能的存储器位、定时器、计数器和所有的数据块将保留原数值，执行一个OB100后，循环执行OB1，将模式选择开关从STOP切换到RUN，执行一次暖启动。
2）热启动：400CPU在RUN模式下电源突然丢失，很快又重新上电，将执行OB101，自动完成热启动，从上次RUN模式结束时程序被中断之处继续执行，不对计数器等复位。
3）冷启动：所有系统存储区均被清除，即复位为零，包括有保持功能的存储区。调用OB102后循环执行OB1。
2、循环中断组织块
循环中断组织块用于按精确时间间隔循环执行中断程序，例如周期性执行闭环控制系统PID控制程序，间隔时间从cpu从STOP切换到RUN开始计算。S7-300大多数只能使用OB35,其余CPU可以实用的循环中断OB的个数和CPU型号有关。时间间隔不能小于5ms。时间间隔过短，还没有执行完循环中断程序又开始调用它，将会产生时间错误时间，调用OB80,如果没有调用OB80,CPU将进入STOP。
举例说明：

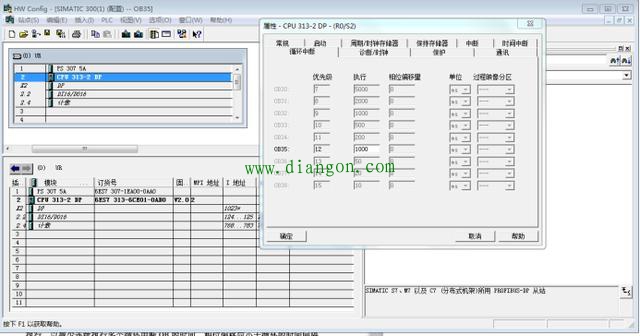

硬件组态如下：采用CPU315-2DP，双击硬件组态中的CPU，打开属性对话框，由【周期性中断】选项卡可知只能使用OB35。
默认的循环周期为100ms，改成1000ms。
OB100程序

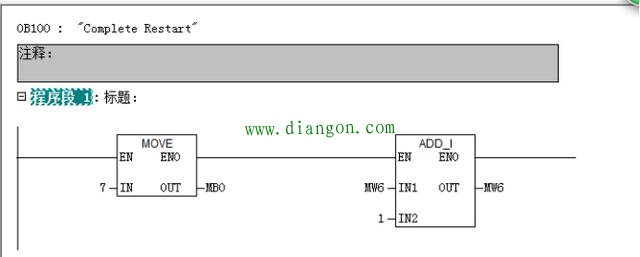

用MOVE将MB0的初值置7，即低3位为1，此外用ADD_I将MW6加1.
OB35程序：每经过1000ms，MW2被加1.如下图
禁止和激活硬件中断
SFC40“EN_IRT”和SFC39“DIS_IRT”分别是激活和禁止中断和异步错误的系统功能。参数MODE的数据类型为BYTE，MODE为2是激活OB_NR，采用16进制数来设置。

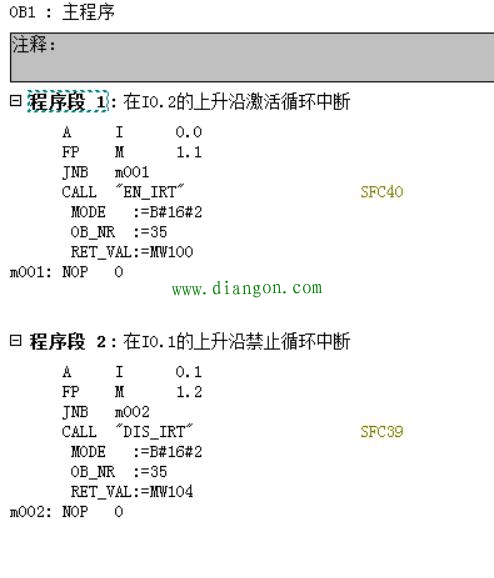

编写OB1程序如下：

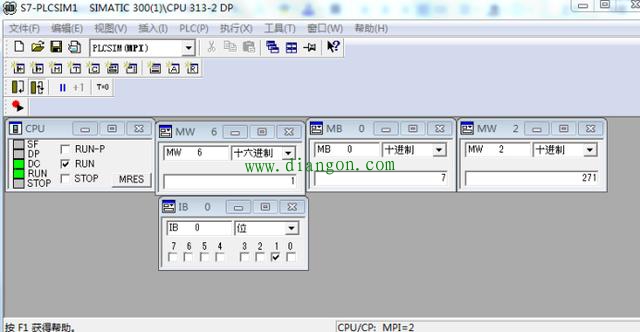

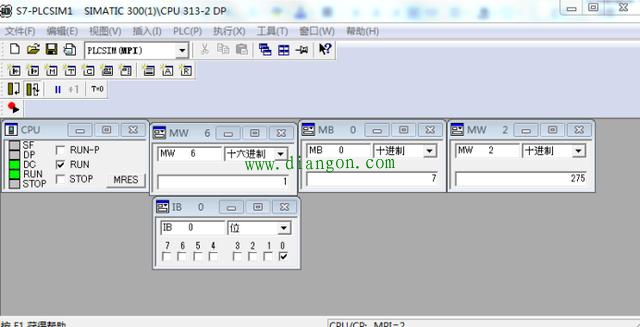

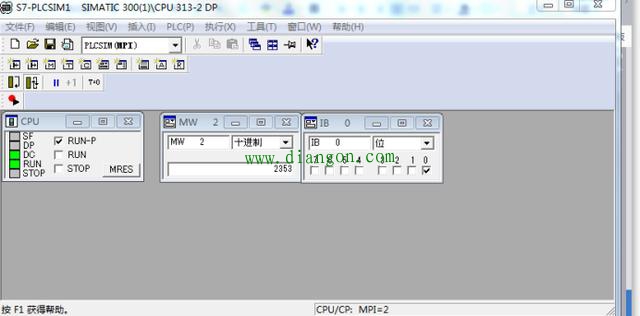

仿真实验如下：进入RUN模式后，可以看到MW6的值一直为1，表明只调用了一次OB100，MB0的低3为被置1,MW2每秒加1.用鼠标模拟产生I0.1循环中断被禁止，MW2不再加1，用鼠标模拟产生I0.0，循环中断被激活，MW2又开始加1.
3、时间中断组织块
300CPU只能使用OB10，400CPU可以使用OB10~17，可以设置在某一个特定的日期时间产生一次时间中断，也可以设置从设定日期时间开始，周期性的重复产生中断，可以用SFC28~SFC30设置、取消和激活时间中断。
1）、基于硬件组态的时间中断
要求在到达设置的日期和时间时，用Q4.0自动启动某台设备。具体如下：

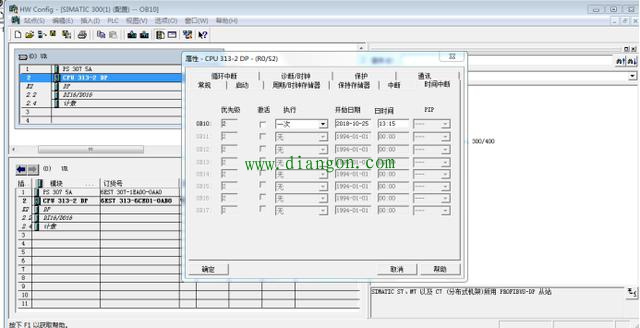

硬件组态：打开CPU属性中的“时刻中断”选项卡，设置执行启动设备的日期和时间，执行方式为“一次”。

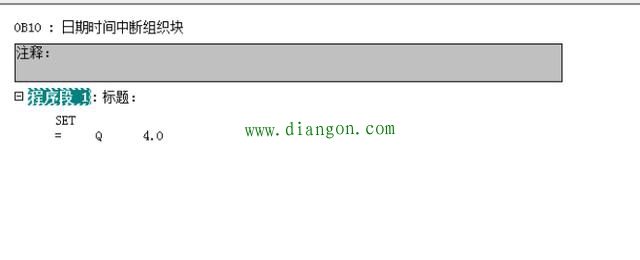

生成OB10，编写OB10程序如下，设置时间到时，将需要启动的设备对应的输出点置为1：
OB1程序：用I0.0将Q4.0复位
2）用SFC控制时间中断
除了在硬件组态功能中设置和激活时间中断外，也可以在用户程序中调用SFC来设置和激活时间中断，
在OB1调用SFC31来查询中断状态，读取的状态用MW16保存。如下图。

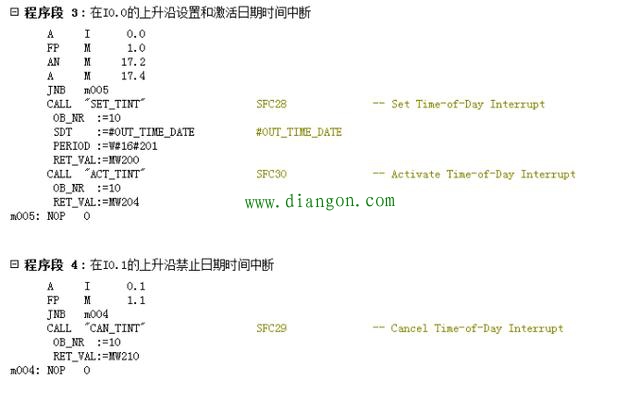

在I0.0的上升沿调用SFC28和SFC30分别来设置和激活时间中断OB10。用I0.1调用SFC29来禁止时间中断。各SFC的参数中的RET_VAL是执行时可能出现的错误代码，为0时无错误，OB_NR是组织块编号，SFC28用来设置时间中断，它的参数SDT是开始产生中断的日期和时间。PERIOD用来设置执行方式，w#16#0201表示每分钟产生一次中断。

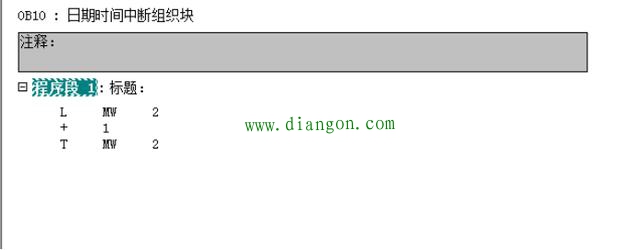

OB10程序如下：将MW2加1.
4、硬件中断组织块
OB40~47用于快速响应信号模块、通信模块和功能模块的信号变化，具有硬件中断功能的上述模块将中断信号传送给到CPU时，将触发硬件中断，S7-300只能用OB40。
1）硬件组态

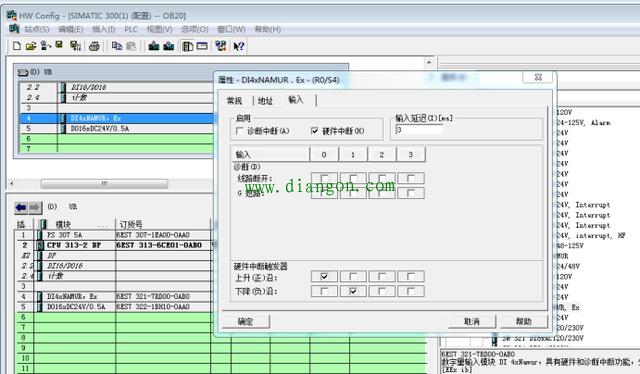

双击DI/DO模块，在属性对话框设置I0.0上升沿中断，I0.1下降沿中断。如下图所示：
2）编写OB40程序

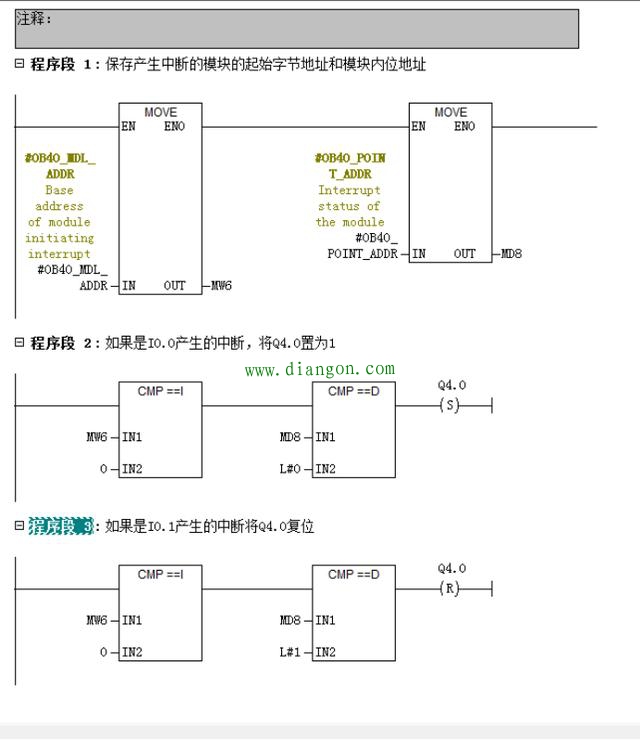

判断是哪个模块的哪个点产生中断，然后执行相应的操作。
3）禁止和激活硬件中断

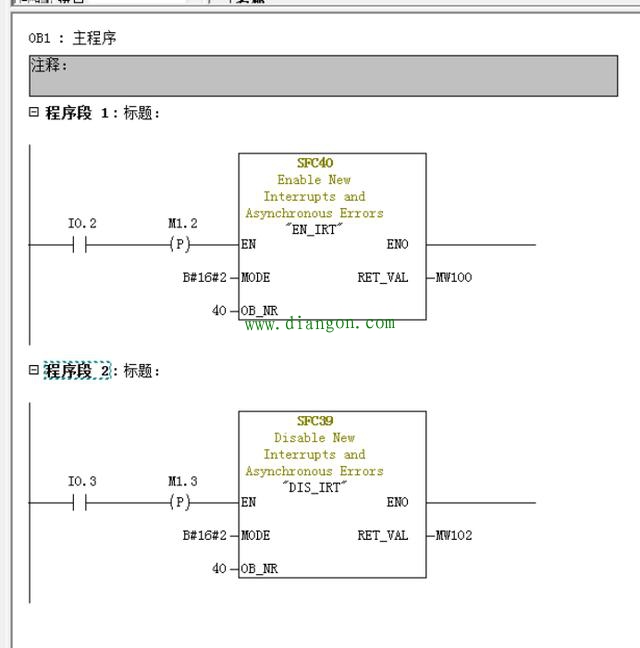

OB1程序在I0.2的上升沿调用SFC40激活OB40对应的硬件中断，I0.3的上升沿调用SFC39禁止OB40对应的硬件中断，SFC的MODE为2时，OB_NR为实参的OB的编号，程序如下：
5、延时中断组织块
PLC的普通定时器的工作和扫描工作方式有关，其定时精度较差，需要高精度的延时，应使用延时中断OB，用SFC32启动延时中断，延时时间1~60000ms，精度为1ms，
硬件组态

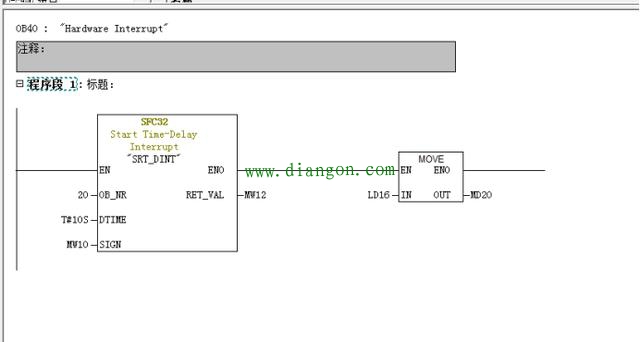

OB40程序：在I0.0的上升沿出发硬件中断，CPU调用OB40，在OB40中调用SFC32启动延时中断，延时10s，从LD12开始8B临时局部变量是调用OB40的日期时间，用MOVE指令讲起中的后4个字节LD16保存到MD20中。

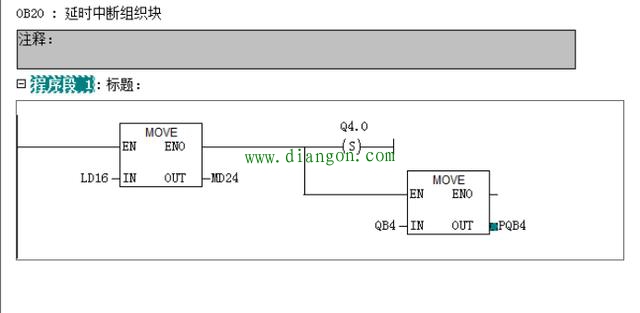

10s延时时间到，CPU调用SFC32指定的OB20.在OB20中用MOVE保存调用OB20的日期时间的后4个字节，同时将Q4.0置为，并通过PQB4立即输出。

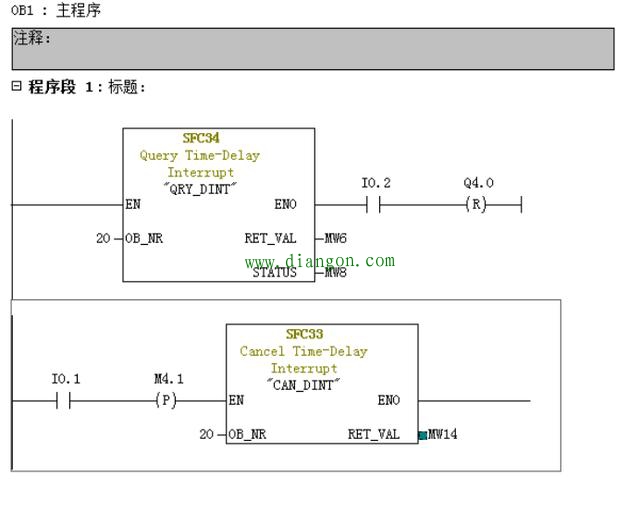

用I0.2将Q4.0复位，在OB1调用SFC34来查询延时中断的状态字，查询结果用MW8保存，其低字节为MB9，OB_NR的实参是延时中断OB的编号。RET_VAL为SFC执行时的错误代码，为0时无错误。
6、异步错误组织块

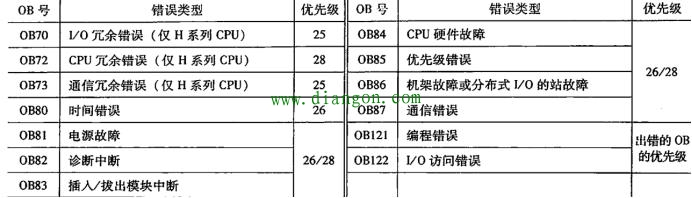

操作系统可以检测下列错误：不正确的CPU功能、操作系统执行中的错误、用户程序中的错误、I/O中的错误。当检测到一个错误，将启动相应的组织块如下图：
用户可以在组织块中编程，对发生的错误采取相应的措施，以减少或消除错误的影响，若没有生成或下载处理错误相应的组织块，当出现错误时CPU将进入STOP模式，即使下载一个空的OB，CPU也不会进入STOP。
利用系统功能SFC可以屏蔽、延迟或禁止各种OB的启动事件。
