plc指令讲解之RS和SR触发器
时间：2023-03-05作者：佚名
|

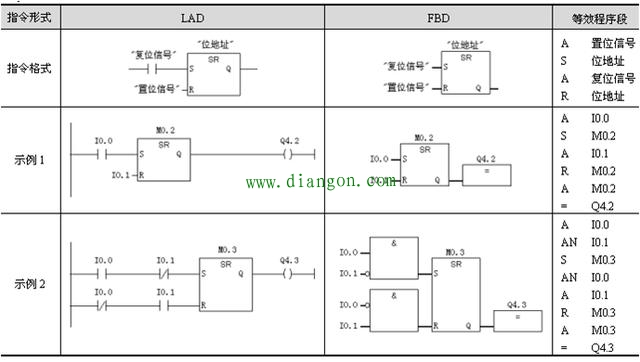

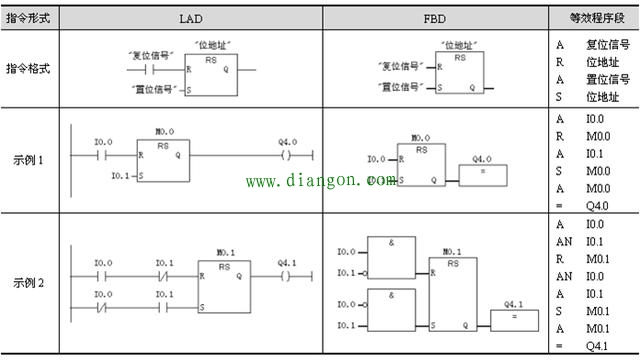

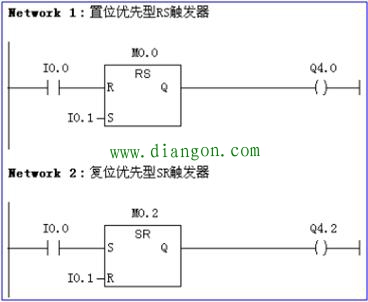

RS触发器为“置位优先”型触发器（当R和S驱动信号同时为“1”时，触发器最终为置位状态）；SR触发器为“复位优先”型触发器（当R和S驱动信号同时为“1”时，触发器最终为复位状态）。RS触发器和SR触发器的“位地址”、置位（S）、复（S）及输出（Q）所使用的操作数可以是：I、Q、M、L、D。
|
