电缆选型参考表大全 超级实用
时间：2023-03-05来源：佚名
|

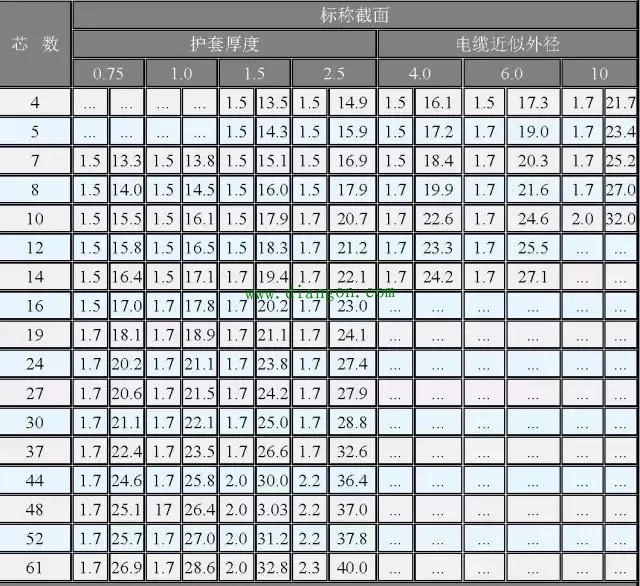

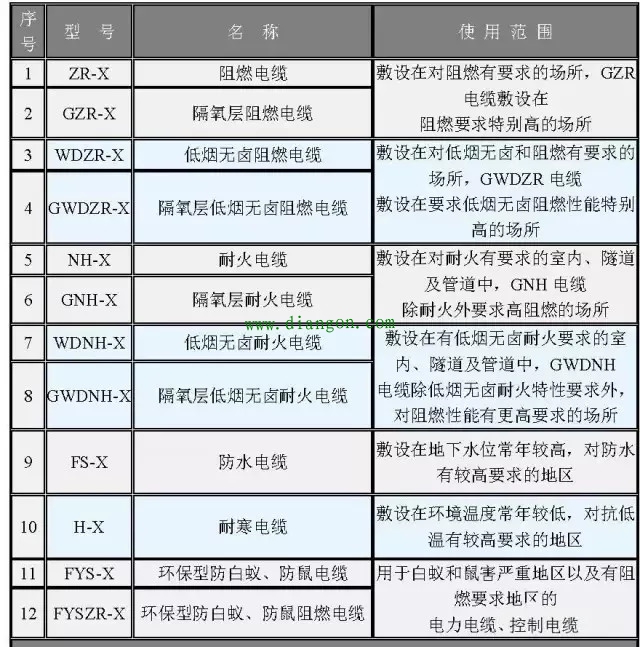

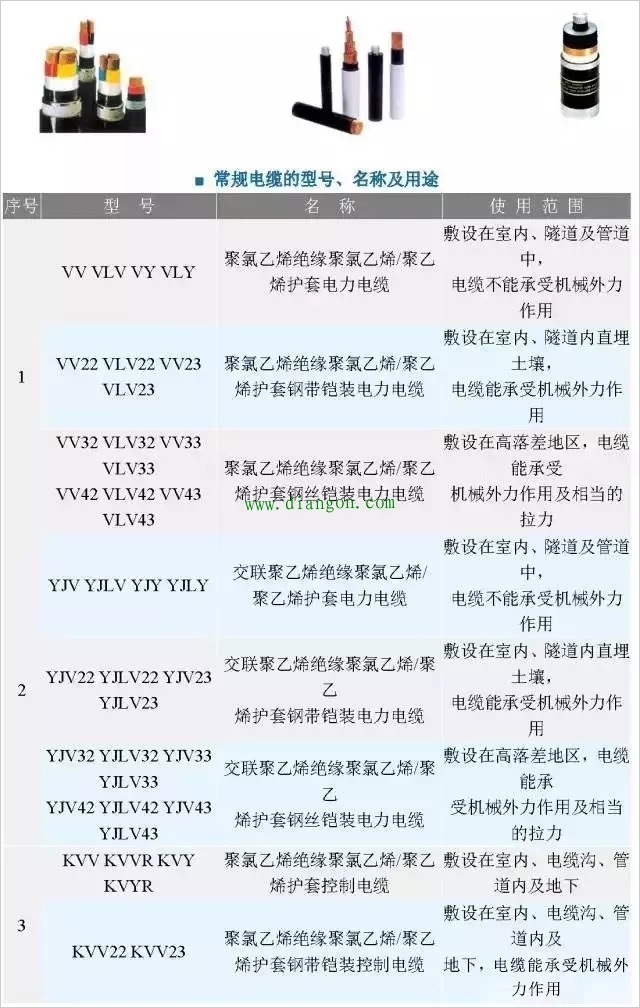

本文总结了常规电缆的型号、名称及用途，特种电缆的型号、名称及用途，电缆的主要性能，电力电缆安装注意事项。 一、常规电缆的型号、名称及用途
2. 特种电缆型号表示方法是在常规电缆型号前加特种电缆的表示符号。 例： 特种电缆低烟无卤阻燃交联聚乙烯绝缘电力电缆，就表示为WDZR-YJV。

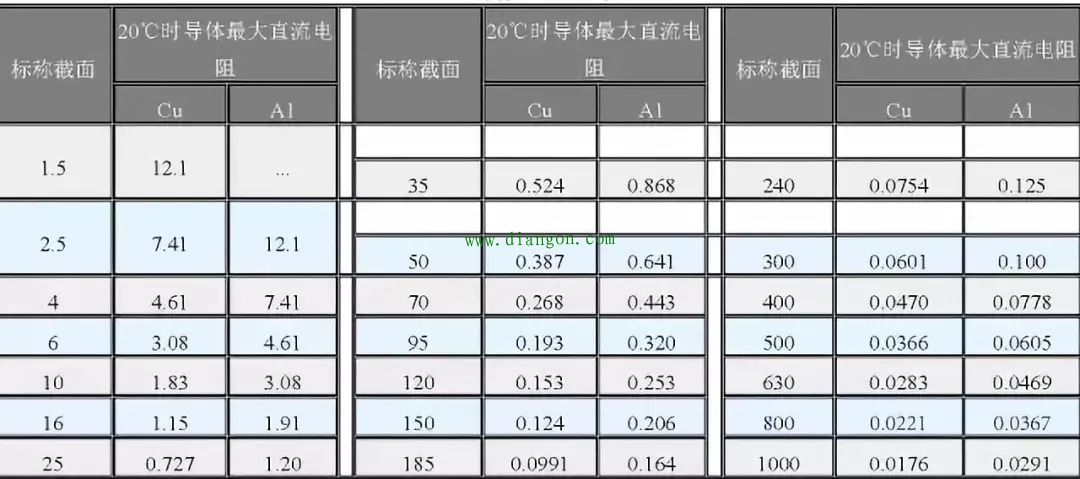

1、导体的直流电阻
2.1 电力电缆应经受下表中对应的工频试验电压5min 不击穿；其中U0 为6～8.7kV电缆试验电压按IEC60502 从2.5U0提高到3.5U0；额定电压26/35(26/45)kV 电缆按IEC60840 应经受工频65kV/30min 不击穿。

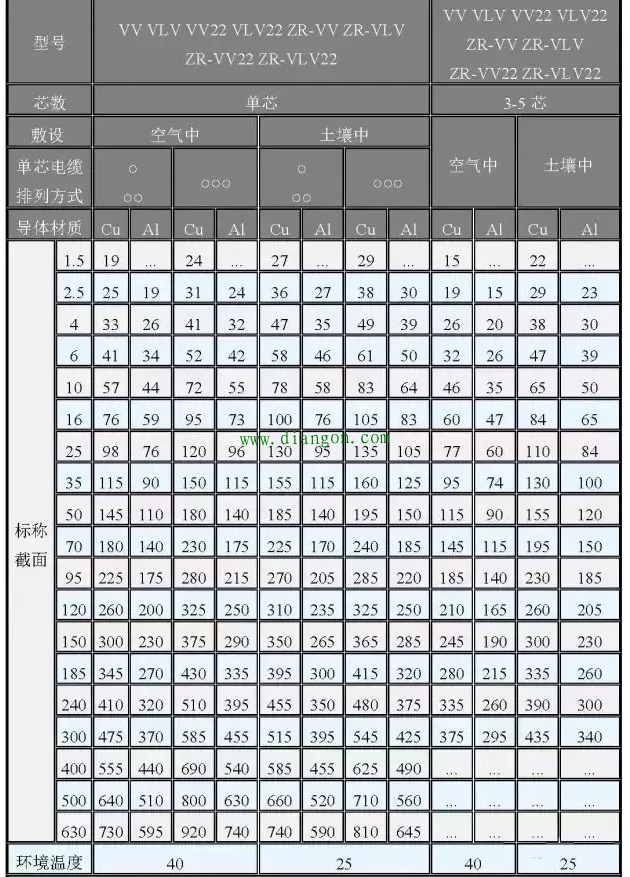

2.3 架空绝缘电缆 0.6/1kV 单芯电缆浸水1h后经受交流3500V试验电压1min不击穿。 10kV单芯电缆浸水1h后经受交流18000V试验电压1min不击穿。 3、局部放电试验 额定电压6/6(6/10)、8.7/10(8.7/15)、26/35(26/45)kV交联聚乙烯绝缘电力电缆的局部放电试验电压按国际标准IEC60502和IEC60840从1.5U0提高到1.73U0电压下，局部放电量不超过10PC。 4、绝缘电阻 10kV架空绝缘电缆的绝缘电阻应不小于1500MW·km;薄绝缘结构的电缆绝缘电阻应不小于1000MW·km。 5、长期连续负载电缆的允许载流量 0.6/1kV 聚氯乙烯绝缘电力电缆允许持续载流量
1 、电缆与热力管道平行安装时应保持2m的距离，交叉时应保持0.5m。 2、 电缆与其它管道平行或交叉安装时均要保持0.5m的距离。 3 、电缆直埋安装时，1-35kV电缆直埋深度应不小于0.7m。 4 、10kV及以下电缆平行安装时相互净距不小于0.1m，10-35kV不小于 0.25m，交叉时距离不小于0.5m。 5、电缆的最小弯曲半径,多芯电缆不得低于15D,单芯电缆不得低于20D(D为电缆外径)。 6、电缆端头必须防水，以及其它腐蚀性材料的侵蚀，以防因水树引起绝缘层老化而导致击穿。 7 、电缆的装卸必须使用吊车或叉车，禁止平运、平放，大型电缆安装时须使用放缆车，以免电缆受外力损伤或因人工拖动而擦伤绝缘层。 8 、电缆如因故不能及时敷设时，应将其放在干燥地方贮存，防止日光曝晒，电缆端头进水等。 |
