西门子触摸屏上设置可更改的S5TIME数据方法

在一些项目中，我们会用到一些计时，比如你想要让一个风机连续运行一段时间，而这个时间是可以让你在触摸屏上自己设置的，这时候我们就需要在触摸屏上做出这个功能了。

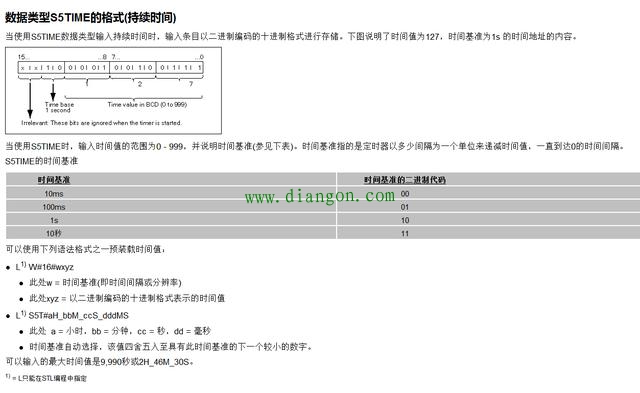

首先我们要了解下西门子s7-300plc中关于时间设置的一些规则方法，首先我们先要了解s7中数据类型S5TIME的格式

如上图所示，我们可以看到时间基准有4个时基
时基的二进制码
10 ms 00
100 ms 01
1s 10
10s 11
最大的时间设置值是9990秒，了解这些后，我们就要去具体的设置一个值了，我们现在触摸屏程序中新建一个变量

是word类型的，然后在程序中对这个变量编程，

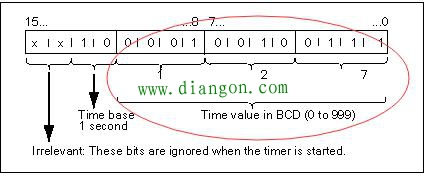

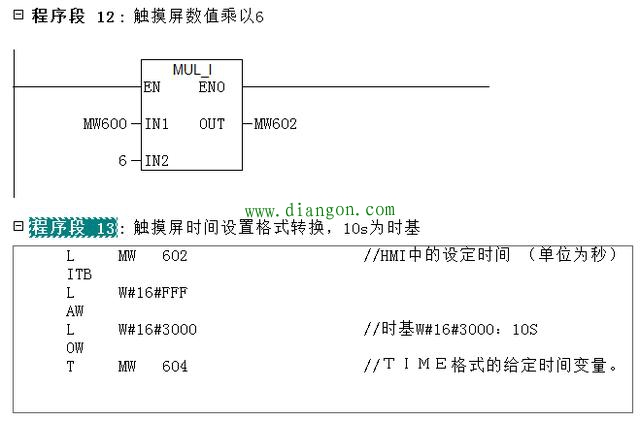

上图程序段12是将这个变量乘6，这个是因为我想将这个设置值的单位作为分钟而做的，下面我们主要来看程序段13，首先将MW602的word类型的值转化为BCD码类型，因为S5TIME数据类型如下图所示

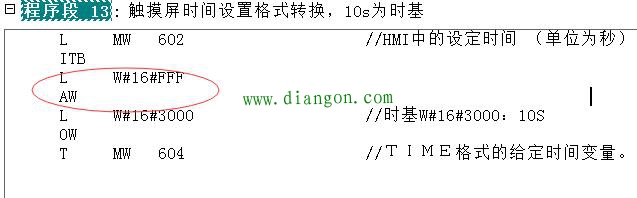

然后通过与操作，将数据有效位保证在S5TIME数据需要的位上

最后通过OW的或指令，确定当前S5TIME数据的时基，我用了10s的时基，大家也可以设置别的时基，这样我们就设置完成了，在触摸屏上输入的值就可以直接转换为你想要的S5TIME数据的值了。
