西门子200smart modbus自由口通讯BCC校验方式的编程思路

自由口通讯过程中很难避免通讯数据的出错概率，这就要求在通讯数据中增加校验数据，以判断数据是否是正确的。常用的校验方式有CRC、LRC，今天来说说BCC方式，该校验方式是把参与校验的数据进行“异或”运算。
BCC校验方式的编程思路：
将参与校验的数据逐个进行异或运算。
1） 创建一个BCC校验的子程序，以便进行几个或者多个数据的校验。
2） 在主程序或其它子程序中调用BCC校验
BCC子程序：

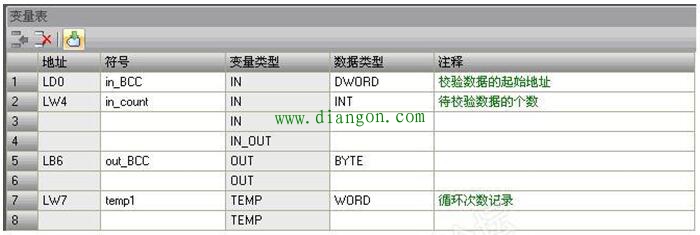

1） 创建接口变量并按参与通讯的数据异或运算

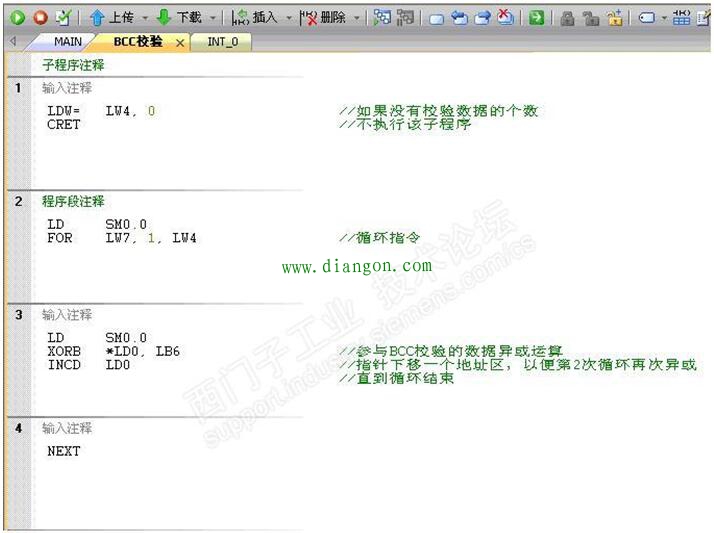

为方便阅图理解注释，用STL方式

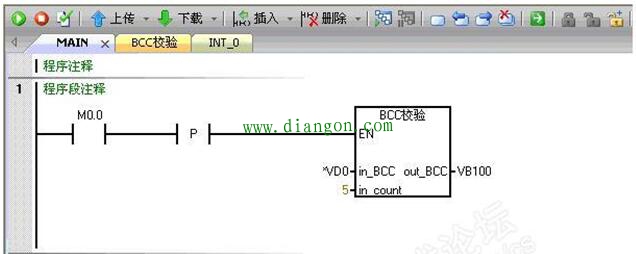

2） 在主程序OB1或者其它子程序中调用

3） 将程序下载到cpu验证
异或指令：将2个参与异或运算的数据按二进制方式按位进行运算，假如第0位数据均为0，则运算结果为0；如果均为1，则运算结果为0；其它状态运算结果均为1。
