接触器如何互锁?接触器互锁原理和电路图

互锁就是两个接触器不能同时吸合，一般用在电机正反转电路中，若两个接触器同时吸合，将发生电源相与相之间短路。电气互锁的接法是:KM1接触器的常闭触头串联在KM2接触器的线圈回路，KM2接触器的常闭触头串联在KM1接触器的线圈回路。但是若一个接触器触头发生熔焊时，电气互锁就失效了。因此对要求严格的场所还必须使用有机械互锁的接触器。两只接触器将各自的辅助常闭触点储量介入对方的控制回路中，互相闭锁，使得两只接触器不能同时吸合。 这个回路是比较简单的，大致原理是保证电机正转时反转不能接通，而反转时正转也不能接通，否则同时吸合接触器就会使三相交流电在接触器下口形成短路，所以要在回路中加闭锁，再有就是无论反转还是正转都要求随时可以停止电机运行，因此停止按钮要串联，起纽要并联。

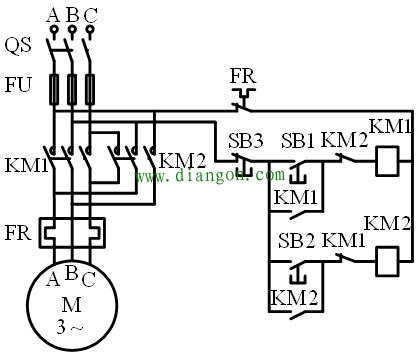

这是两个接触器KM1、KM2控制电动机正反转电路。

KM1、KM2若同时动作会使主回路严重短路，造成事故。所以把KM1的常闭触点串联在KM2线圈回路中，KM2的常闭触点串联在KM1线圈回路中。一旦KM1得电正转，KM2就不可能得电，从客观上防止短路事故。
