零基础也可以学PLC,简单自保持互锁电路
时间：2023-03-05作者：佚名
|

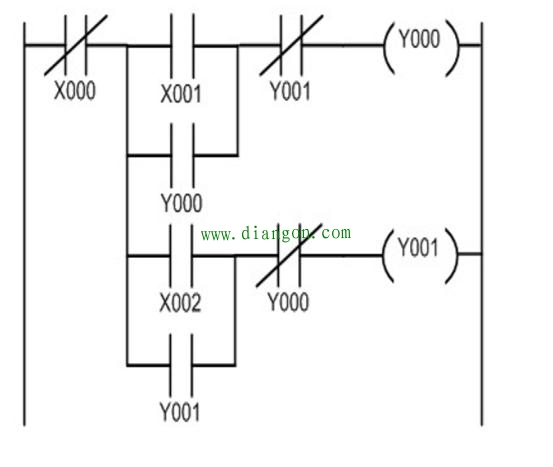

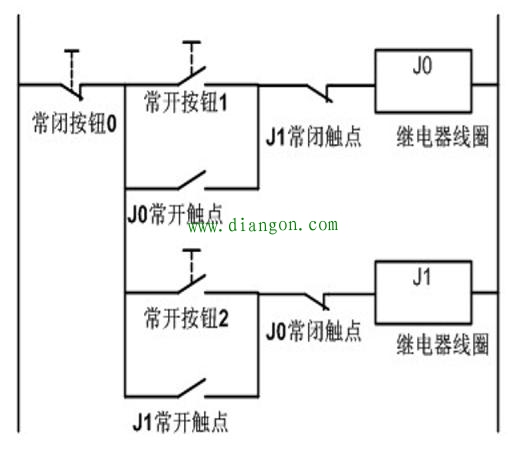

今天简单讲一下，自保持互锁电路，先看一下电路图，功能介绍一个停止按钮，两个启动按钮，以先动作的信号优先另一信号因受联锁作用，在停止信号未动作前用不会 动作。当先按下常开按钮1，J0 动作J0 常开触点闭合J0自锁,J0常闭触点断开,同时锁定J1不能接通这时按下常开按钮2，J1也不会动作，这就是自保持互锁，若有J1动作，必须先停掉J0,要J0失电(按下常闭按钮0，使电路恢复初始状态），再按下常开按钮2，J1才会动作,同时J1常开触点闭合同时自锁，J1 常闭触点断开，同时锁定J0不能接通。
|
