电气自动化电工接线规范标准

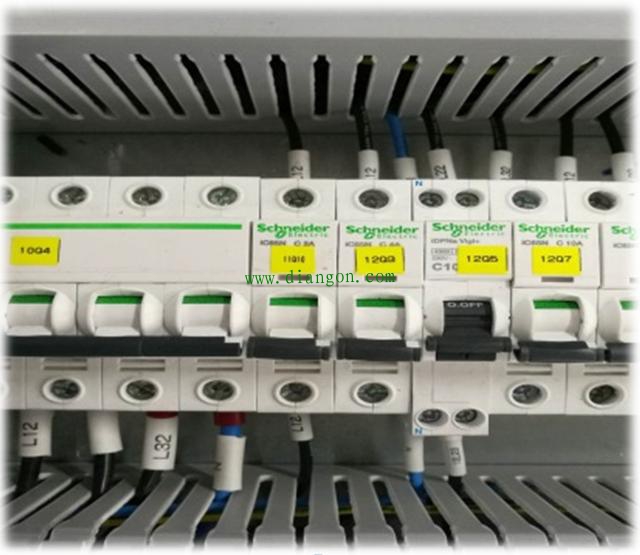

2：确认元器件型号，按照图纸布局排放元器件并贴上标签。

3：接线时须强弱电分开走，避免干扰（左强右弱）。

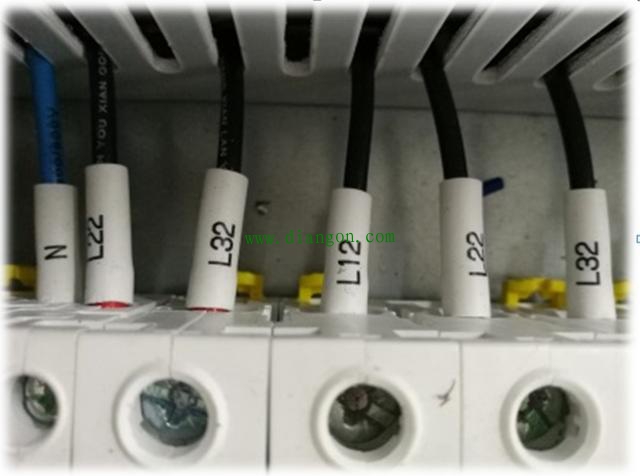

4：号码管字体方向大小必须统一（由左往右看，由下往上看）。

5：压线时线鼻子必须压紧。元器件接线时按照螺丝的顺时针方向拧紧，拧紧后用手拉一下，检查是否会脱落。一个接线孔最多只能接2根线。
6：电线颜色使用根据图纸或者客户要求，如果没有要求就使用公司标准 ： （380V A黄B绿C红N蓝PE黄绿，220V火线黑色 零线浅蓝色，24v 棕色 0v深蓝色）

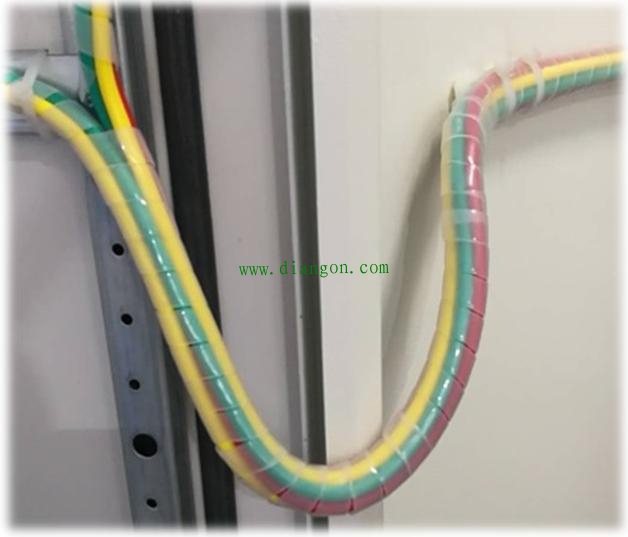

7：接线完成检查没有错误后装入配电柜，接线过门时须留有弧度，并套缠绕管保护。

8：配电柜接线完毕后及时清理柜内垃圾及杂物。
9：外围人员拿到图纸后先确定传感器的位置及走线方向，gdzrlj.com根据现场位置布置线槽或者扎带扣，线槽内需安装扎带扣。

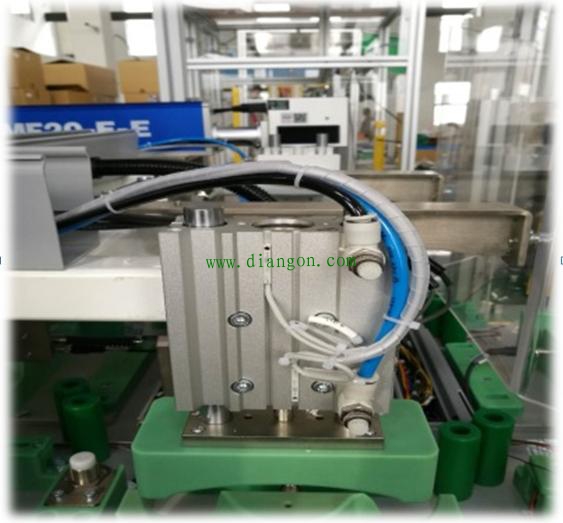

10：安装固定传感器并套好号码管，有气管的地方顺着气管走，没有气管的地方贴着固定件走，不能悬空

11：走线时尽量将线理顺，不要交叉，穿洞的需要安装保护套，有线槽的地方走线槽，没线槽的套波纹管或者缠绕带，
12：按钮盒及hmi或者其他需要接线的元器件，如果材料没到货可以先将线放到位，并适当预留足够的长度且套上号码管。

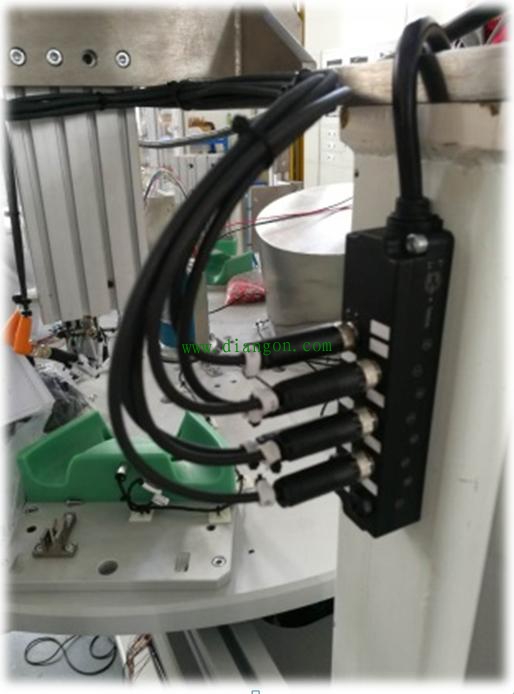

13：根据现场位置合理安装集线器，尽量使需要走集线器的

14：外部线进入柜内时强弱电分开走，并预留适当的长度。
15：保持走线美观大方安全不干涉。
16：上电前必须先用万用表检查线路，确保没有接错线后才上电。
17：保持工作周围环境整洁，营造一个安全舒适的工作环境。
