如何看懂低压电流互感器参数及其意义

电流互感器在电力系统中应用广泛，其原理是将一次侧大电流转换成二次侧小电流。二次侧电流一般是1A或者5A，低压系统中常见的是5A。一次匝数少，二次匝数多。
简单说，将大电流转变成小电流便于仪表计量测量，保证人身安全。

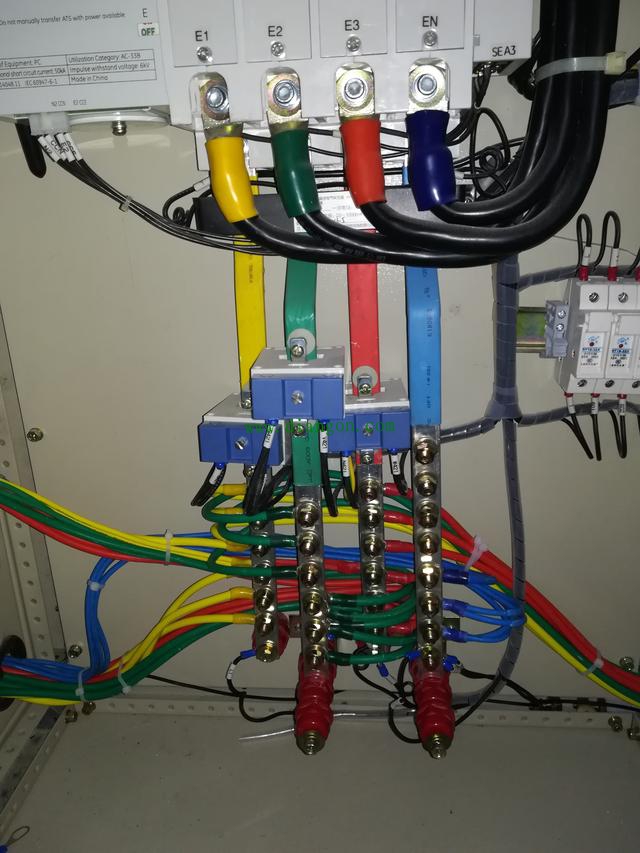

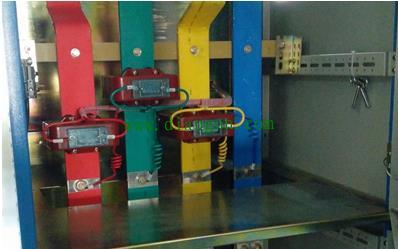

（1）下面看看一些电流互感器的图片

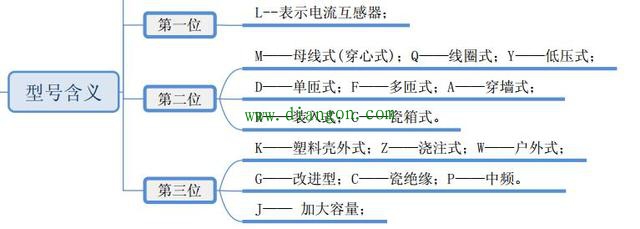

（2）互感器的形式有很多种，看下图互感器型号含义就可以看出来

（3）电流比

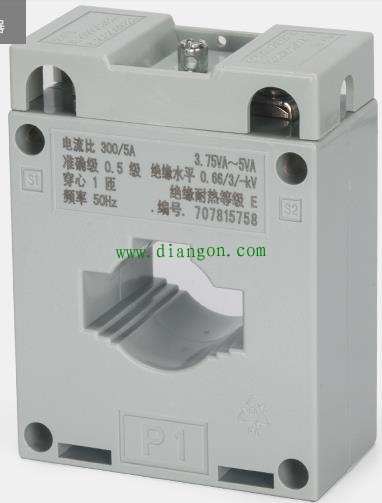

即一次侧电流和二次侧电流的比，看下图300/5A,一次侧电流300A，二次侧电流5A，300÷5=60，所以我们也可以说变比为60。

（4）精度
精度有0.1,0.2,0.2S,0.5,0.5S,1,3,5等，其表示互感器测量的误差，精度越小，测量的误差小。各个等级有不同的用途，用于计量，用于测量，用于实验等等。
至于上述精度带S和不带S的区别是同精度等级，若电流小，带S的测量误差会小一些。

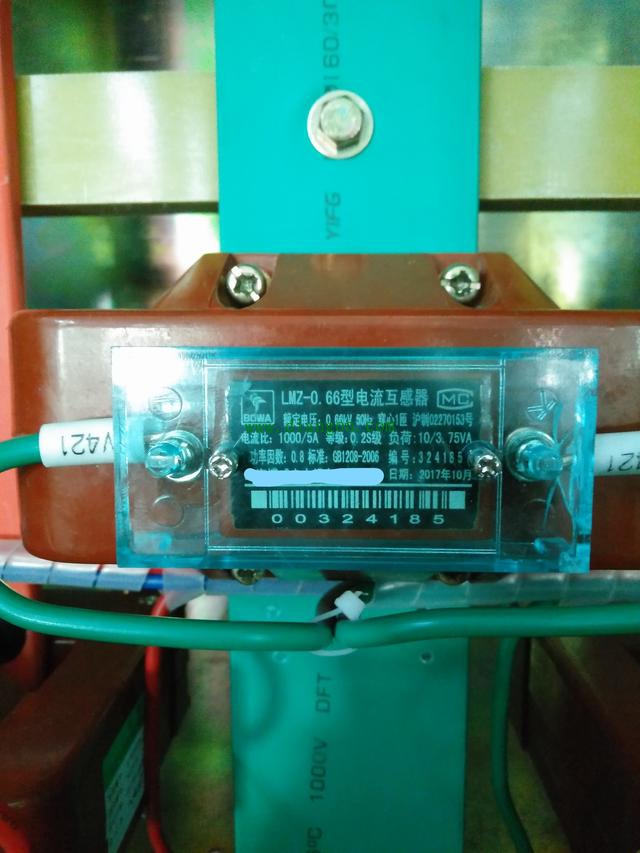

如下图是带S的电流互感器

（5）匝数

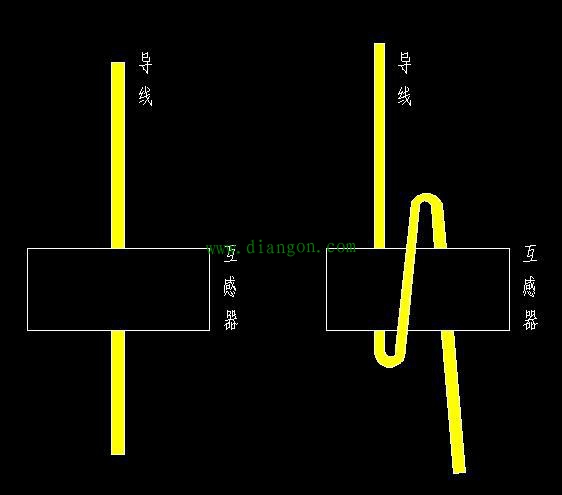

表示穿过电流互感器的导体数量，注意，这里是穿过！如下图，左边穿芯匝数是1，右边穿芯匝数是2，还不懂的话，自己穿一下就明白什么是匝数了。

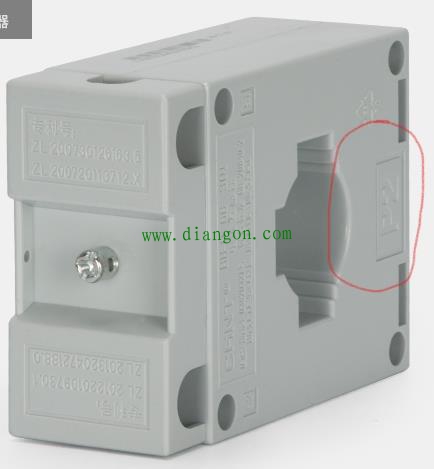

注：导体穿过互感器是要从P1穿到P2，仔细看看互感器就会发现有，P1和P2了，如下图

P1,P2是一次穿的，细心的你可能会发现还有S1和S2,（S1是首端，S2是末端）这是用于接二次回路测量仪表的，比如电流表，电能表。
注：不管一次接线还是二次接线，不建议反向接线。即P2-->P1,S2-->S1

（6） 注意看图的3.75VA~5VA,是电流互感器额定二次容量，即带载能力
也就是说，电流互感器测量回路可以串联测量仪表，如果串联多了，误差会变大
