一道考题见证传统与现代技术的差距

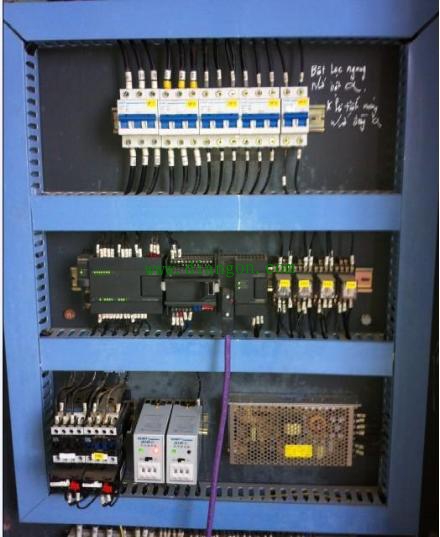

近期由于“五一”劳动节的缘故，本人所在地陆续开展了一系列的技工技术比赛活动。在今年的维修电工技术比赛中出现了一道试题非常有意思，通过该考题可以鲜明的折射出传统电气线路与现代plc技术的特点。
该试题如下：使用一只常开触点按钮，轮流控制单台三相异步电动机的启动（自持）——停止。试题着重强调了该按钮按下后无论持续时间多久均要求线路为单步运行状态，不得出现交替动作情况的发生。要求1、自行绘制实现该题动作要求的电气控制原理图，并使用
继电器、接触器等电器组件配置该线路，用时规定为60分钟;2、基于PLC（品牌不限）编写实现该题要求的两种不同的梯形图程序，用时规定为25分钟。

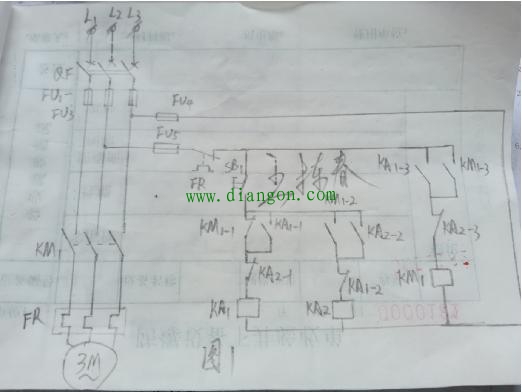

图1为本人所绘该题的电气线路控制原理图，大家看是不是非常繁杂，要想在一个小时内完成任务恐怕绝非易事。

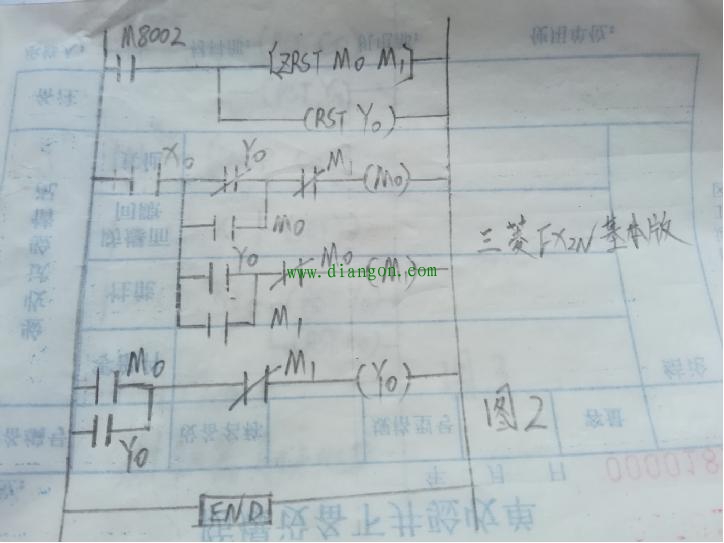

图2是将图1原封不动的转换为三菱FX2N PLC基本指令的梯形图，看起来也是非常繁琐的样子。

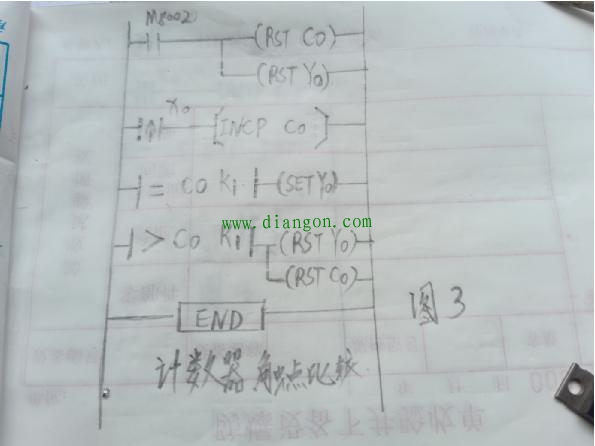

图3系本人采用PLC内部计数器和触点比较指令绘制的梯形图，是不是较图2有所简化。 gdzrlj.com独家原创稿件 版权所有。

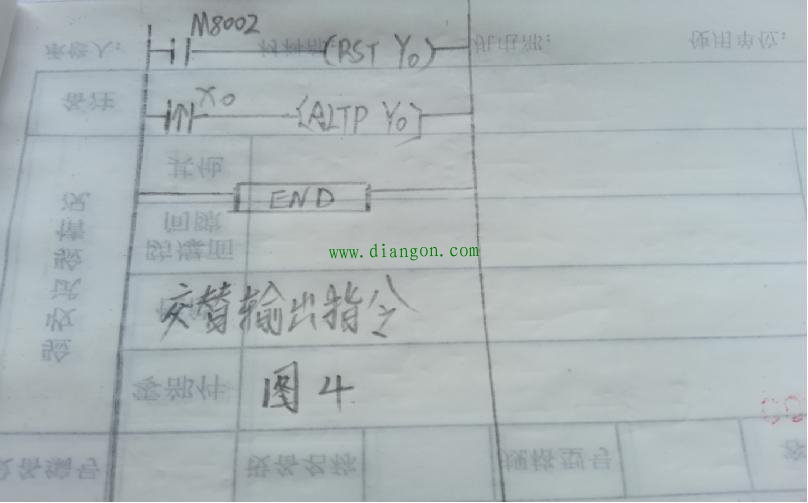

至于图4则是本人使用三菱plc交替输出指令，编写的梯形图，是不是极为简单。

诚然现代PLC所能实现的功能要远远高于本题所要求，在此仅以该试题为例告诉广大同行，在熟悉传统电气线路的基础上，还应紧跟电工技术发展趋势，不断学习进步。
