大容量电动机正反转控制电路 看看有没有什么不一样？

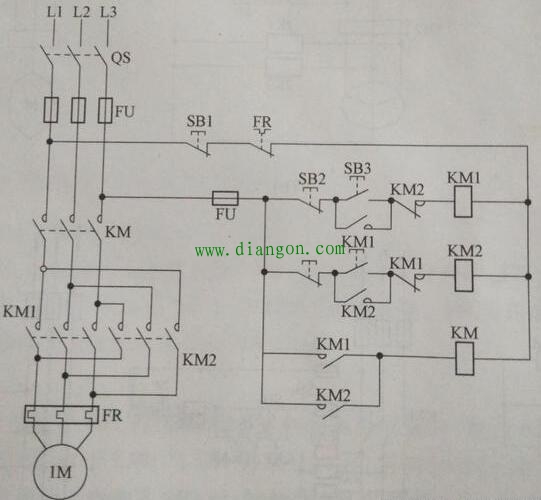

大容量电动机正反转控制电路如图所示。
建筑工地用的大型搅拌机、压桩机、起重机等,由于电动机容量较大,并且在重负载下进行正反转切换时，会产生很强的电弧花，极易造成相间短路，而烧坏支路电线、刀开关，熔断器、断路器等。为避免此类情况发生,在正反转电路中加了一个交流接触器便可解决此问题，如图所示。

电路原理图解
当电动机正转时，按下正转按钮SB3 ,其常闭触点先断开.切断反转控制路。然后其常开触点闭合接通正转控制回路，正转接触器KM1得电吸合并自锁，电源接触器KM也得电吸合,电动机正序进人三相电源,正向启动运转。当正转变反转时，gdzrlj.com，按下反转按钮SB2,其常闭触点先断开，切断正转控制回路.使正转接触器KM1断电释放，电源接触器KM也随着斯电释放，然后其常开触点闭合,接通反转控制回路，使反转接触器KM2得电吸合并自锁，电源接触器KM也得电吸合电动机反序接人三相电源，反向启动运转。可见在正转换接时，由于KM1和KM两个接触器主触点形成4断点灭弧电路，可有效地熄灭电弧防止相间短路。反转变正转亦然。
