1.看图要点
（1）电路组成
电子电路图都是由各种元器件图形符号和文字符号组成的，如电阻、电容、电感、晶体管、集成电路等元器件。要看懂一个电气设备的电子电路图，首先要了解图中使用了哪些电子元器件，这些元器件的结构、功能、特性是什么。电路图中用得最多的是晶体管和集成电路，因此要了解晶体管的输入、输出特性以及工作在放大区、截止区和饱和区的条件，集成电路芯片的引脚及功能等。还应了解一些敏感器件（如热敏器件、湿敏器件、气敏器件、光敏二极管）的功能、特性。掌握图中所有元器件的工作特性、工作条件为识读电路图提供方便条件。如图所示为晶体管多级放大电路。

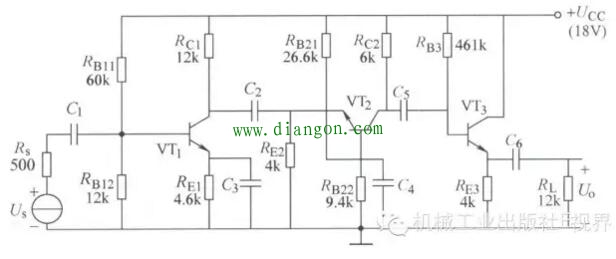

图 晶体管多级放大电路
（2）“先易后难，先局部后整体，逐步深入”原则
读图应先从较简单的局部电路分析开始，然后再进行整体电路分析。在读图过程中要注意综合知识的运用，逐步深入，对基本电路理解得越深，掌握得越牢，就会化难为易，读懂复杂的电路图。通过反复的训练和实践，取得一定经验，读图能力一定会逐步提高。下面分别对模拟电子电路和数字电子电路的图书方法进行介绍。
2.电路看图方法
（1）图物对照看图
在看电子电路图之前，先阅读电气设备说明书，了解该设备的用途、安全注意事项，了解设备中的各开关、旋钮、指示灯、仪表的作用，然后结合实物在电路图中找到其相应的图形符号位置，从而了解它们属于哪一部分电路，功能是什么，有哪些控制作用，这样可大致了解电路的整体情况，为进一步详细、深入看图做好准备。有的说明书给出框图，通过阅读框图大致了解整个电路由哪些部分组成，各部分之间的相关关系等，这样就可以粗略地知道电路的构成、功能和用途
（2）化整为零，逐级分析
电子电路不论有多么复杂，都可以分解成若干个单元电路。在模拟电路中，一般可分为输入电路、中间电路、输出电路、电源电路、附属电路等几部分。每一部分又可分解为几个基本的单元电路，而单元电路又是由各种元器件构成。还可用画框图的方法对整机电路进行分解，将电路按功能分成若干单元电路，找出它们之间的联系，搞清每一单元内元器件的作用，及每一单元电路的组成，进而了解单元电路之间具有何种关系，从而对整体电路有完整的了解。
（3）从静态到动态
模拟电路中各种晶体管、集成电路是电路的核心，而它们在工作中需要建立静态工作点，才能实现对交流信号的放大作用。为了进一步理解电路工作原理，在看图分析时可以采用直流等效电路法、交流等效电路法，对电路进行静态、动态分析。
直流等效电路法就是在输入信号为零时，各级放大电路在直流电源作用下的工作状态，实际上就是找出直流通路，确定各级电路在静态时的偏置电流和电压。交流等效电路法就是在输入信号不为零时，确定电路的交流信号通路及工作状态。
应当注意的是，在采用等效电路法分析是，要根据元器件性质给予特别处理。如电路中含有电容、电感这两种元件时，电容具有“隔直通交”的作用，电感具有“隔交通直”的作用。在进行电流等效电路分析时，直流信号不能通过电容，这时电容相当于断路，但直流信号可以通过电感，这时电感相当于短路（只起到导线的作用），这样使得电路可以简单化，便于对电路进行分析。而在用交流等效电路法分析时，要考虑输入信号频率的高低，信号频率不同，则信号通过电容、电感时，所呈现的容抗和感抗大小就会不同，即对交流信号的阻碍作用亦不同，电路的特性、功能亦会不同。当输入信号中包含多种频率成分时，有的元器件允许高频信号通过，而阻止低频信号通过；有的正好相反，这就要看电路中各元器件的具体参数。有些电路形成相似，但功能、特性完全不同，其重要原因是电路参数不同。因此，识图时不仅要看元器件在图中的位置，还要看它们的参数，参数不同，其功能、作用也不同。
（4）综合分析，全面理解
最后要把每个单元电路按其功能，根据信号流程连接起来，进行综合分析。从电路图的输入端开始逐步与输出端贯穿起来，理清信号的传递过程及发生的变化，分析电路前级与后级的输出、输入之间的关系，以便对整个电路的原理、功能有一个完整的、全面的、正确的认识。
