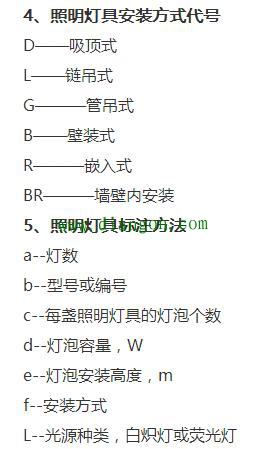

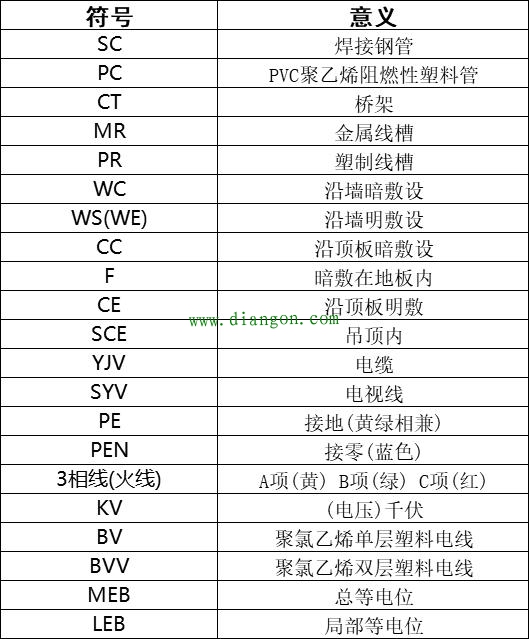

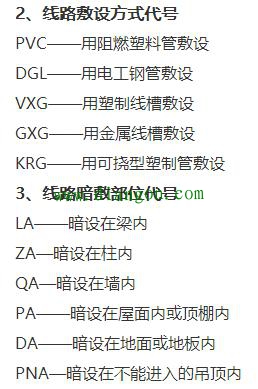

水电施工图纸怎么看？这些符号你认识吗？
时间：2023-03-06来源：佚名
|
水电施工图：包括水施(建筑给排水施工图)和电施(建筑电气施工图)。统称水电施工图。建筑给排水施工图是工程项目中单项工程的组成部分之一，它是确定工程造价和组织施工的主要依据，也是国家确定和控制基本建设投资的重要材料。 看水施图的时候一定要将平面图和系统图对着看,这样才知道管道是在什么地方转弯，在什么地方变径,在什么地方分配水点,配水点标高是多少，而且在看给水的时候要看看有没有相应的排水措施和用水设施，再考虑给水点和排水措施、用水设施搭配是否合理，如有设计有洗衣机给水点，一般情况下给水点标高距完成地面1.1m（具体看设计），再看有没有洗衣机的排水地漏，是不是专用的洗衣机地漏，有没有存水弯，这些都有了再看有没有洗衣机的电源插座，位置是否合理，插座安全高度、安全措施有没有。看水施图一定要有很强的空间立体感，要达到感觉自己就站在房间里，在跟着管道走。 看水电图还要结合土建看，看结构梁的大小，预埋套管大小是否合理，建筑标高是多少，水电设施安装后房间使用高度有没有影响。房间尺寸，墙身尺寸，筏板厚度，找平层厚度，保温属内保温还是外保温，保温层厚度，内外墙装饰层厚度，当这些数据都有了之后才能准确的进行预埋、预留、制作加工。 水电施工是家装中至关重要的一项，所以很多人都想自己把关工程项目，但是无奈又看不懂家装施工水电图，那么今天国内最大的电工学习网站——电工学习网小编就教大家家装水电图纸怎么看，让你把好水电施工这一关。
|
