plc学习入门梯形图程序

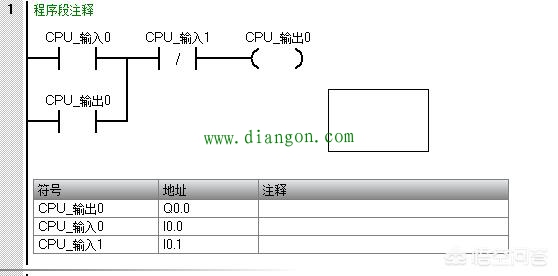

这个可能就是plc梯形图中，最简单的启动-保持-停止。
动作原理：当I0.0有输入时，此时Q0.0线圈得电，有输出。启动
同时Q0.0常开触点，闭合，形成自锁。 保持
当I0.1有信号输出，Q0.0线圈失电，无输出。 停止

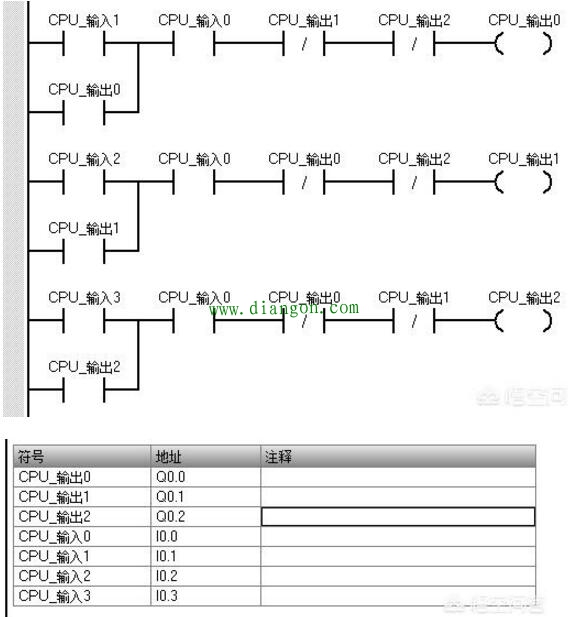

第二 抢答器项目梯形图程序

以上程序就是抢答器的程序，主持人控制I0.0，当主持人准备好后，按下I0.0接入的按钮，这时三位选手可以进行抢答，如I0.2的选手提前按下所接按钮这时Q0.1形成自锁，保持通电。此时其他两位选手的常闭Q0.1断开，确保Q0.0和Q0.2不会通电。以完成抢答的作用。
可将上述两个程序加到一起，形成主持人按一下之后就可以就行抢答，而不是主持人需要一直按，可自己进行设计。

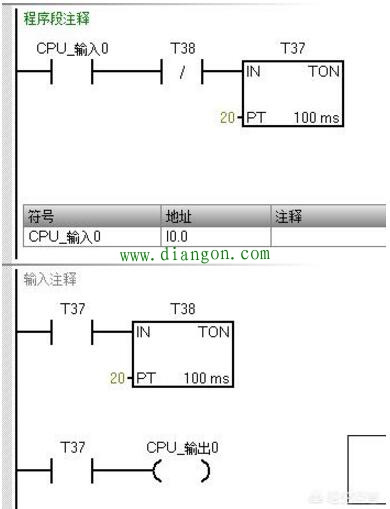

三 闪烁电路

当i0.0常开触点接通时，T37以100ms为基准开始计时2秒，到达2秒后T37常开触点闭合此时T38开始计时,Q0.0有输出，当T38到达2秒计时值时，T38常闭触点断开，T37失电T37常开触点全部断开，Q0.0 没有输出。周而复始的动作，形成闪烁电路。
