建筑卫生间等电位联结接线方法图解

等电位联结是防止触电危险的一项重要安全措施。

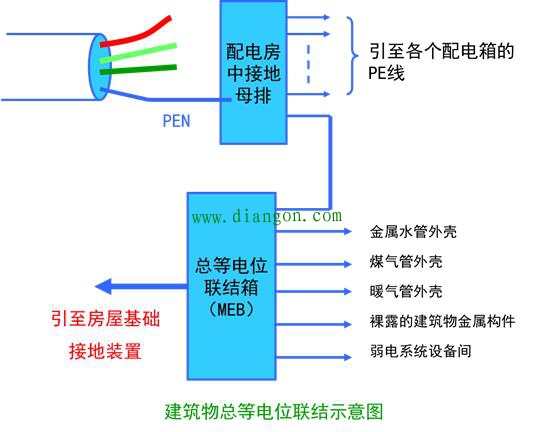

一.总等电位联结

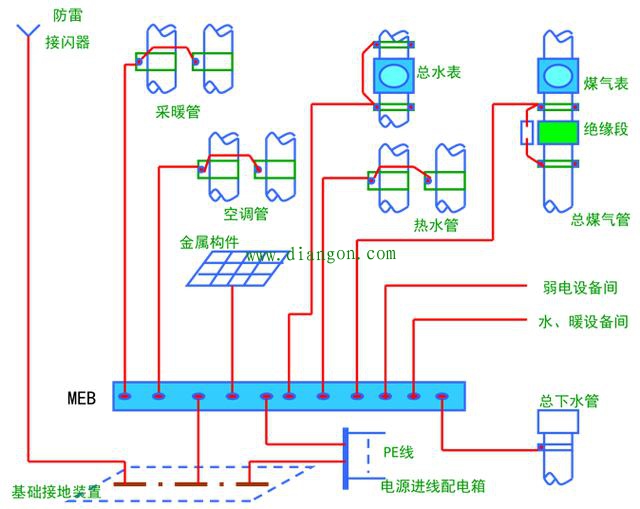

总等电位联结：将建筑物内所有保护接地线（PE、PEN）；钢筋混凝土基础；进入大楼的裸露的金属物体：水管、煤气管；空调管道等均联结于同一点：即房屋的接地装置（配电房中的总等电位端子箱—MEB）。

建筑物的防雷需要接地，室外电源引入室内后需要重复接地，建筑物内部的各个金属物体外壳、各个电气系统需要总等电位联结，也要与接地。
现阶段，绝大多数建筑都是采用联合接地：
即各种接地都是以房屋基础做为接地装置。此时，要求接地电阻≤1Ω。

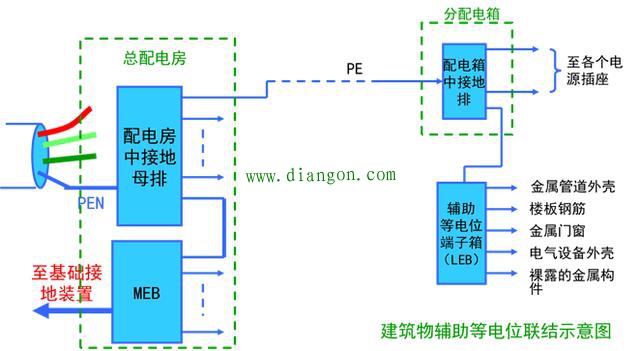

二.辅助等电位联结（局部等电位联结）
在一个局部范围内，将上述的导电部分再作一次联结。

在建筑物的各个设备间，如水本泵房、风机房、集中空调机房、电梯机房、消防中心、安防机房、电话总机房、网络机房等设备用房都需设置辅助等电位联结。

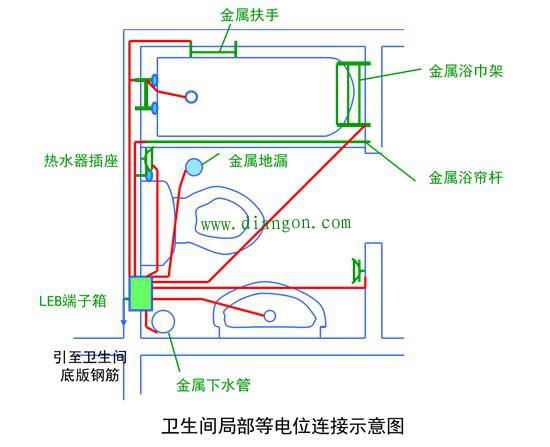

对于住宅楼，国家规定：所有的卫生间都要设置辅助等电位联结。
