变频器GU、EU脉冲端子的电压、电流测试与判断

典型驱动电路如图1所示。驱动芯片无论采用A3120/A314/A350/PC350/P751/PC923等等，实际上，仅为5引脚元件而已，仅为光电开关而已：输入侧发光管亮时，Q1通为IGBG接入 15V开通电压/电流；输入侧发光管熄灭时，Q2通为IGBT接入-8V的关断电压/电流。
如果小功率机型没有末级功率放大器，其驱动芯片内部的输出级，大致和Q1、Q2也是相仿的，分析端子信号回路时，可以完全做出相同的等效来。

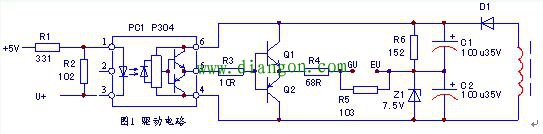

图1 驱动末级电路的全电路
将图1简化为图2、图3时，可看到虽然芯片供电电压为23V*，但IGBT的信号回路却宜以 15V、－8V两个电压、电流回路来看待。后者的正常才算是供电电源乃至驱动电路的正常。

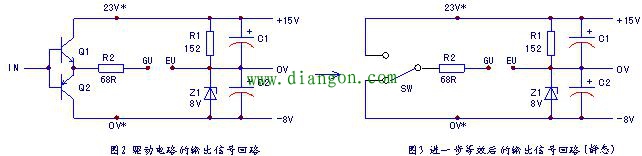

图2、图3 等效后信号回路
图3电路，直接用SW开关等效末级功率放大管Q1和Q2，此为一刀双掷切换开关，在输入信号作用下，完成着 15V、－8V开通、关断电压回路的切换任务。我们先依据图3分析GUEU端子静态时的正常状态：
以EU为0V基准点，端子电压此时为-8V的截止电压。
经常有朋友询问：测试端子电流比测试端子电压更为要紧（-8V不能确切说明电路就是好的，如R2阻值严重变大后，-8V几无变化），那么GU、EU之间的静态负电流应该是多大呢？或换言之，多大才是准确的测量值呢？
这得依供电电路的结构而定。如图3电路，我们可以暂切忽略SW的接触电阻和R2的影响（中、大功率机型，此电阻值为几欧姆）干脆将其短接之，则可看出：此时的负电流测量是将万用表的直流电阻挡并联于Z1两端来进行的，万用表的毫安至十毫安级的内部分流电阻值约为几欧姆至几十欧姆。实际上万用表电流挡的接入，差不多是“短路”了Z1。

图4 静态负电流测量等效电路
若进一步将万用表电流挡内部的R表微小的电阻值干脆等效为导线，（此时因R1的限流作用）则可估算出静态最大负电流值为23V/1.5k≈15mA，此时若再引入R2和R表的影响，则所测电流值约为十几毫安，即为正常值。
同理，脉冲期间若测量GU、EU之间的脉冲电流值，则R表相当于并联于R1两端，需予慎重：若R表和R2过小，有可能使Z1过流而烧毁！有必要时电流挡需串联限流电阻再行测量。此时的测量值会数倍于负电流值。
假若电源电路的结构是R1和Z1位置互换，显然测量结果是负电流值大，正电流值小。
因而具体的测量值是多少，是由电路结构、元件取值上来决定的，看准了电路便会心中有数。而电路中的一切点的电流、电压，都应该是有数的，这是检修可以成立的前提！
故障示例一（参考图5电路）：

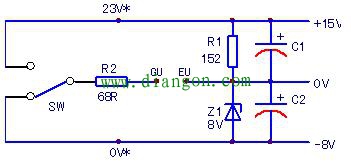

图5 等效输出信号回路
测量GU、EU静态电压为0V（或接近0V）。
（1）Z1击穿短路，负电压消失。
（2）R2断路或SW闭全点断路，负电压回路被断开。
（3）R1断路，C1等效漏阻大于大于Z1内阻，23V电压大部降于C1两端。
故障示例二（参考图5电路）：
测量GU、EU静态电压接近-23V。
Z1断路，C2等效漏阻大于大于R1，23V电压大部降于C2两端。
此外，依据该简化图，阅者自可根据GU、EU端子的测量状态，判断出图5中各个元件的好坏。
此不赘述。
