2015年，某水电站上位机发“41B接地告警”信号，#1主变低压侧A、C相电压降低至4.1kV，B相电压降低至2.7kV，电站向调度申请将#1机与系统解列停机。

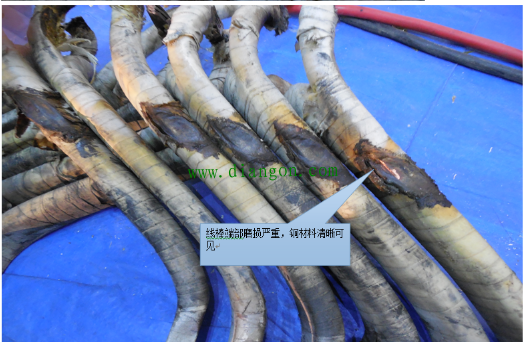

对#1发电机进行了检查，在发电机端部出线处摇测绝缘为零；脱开#1发电机中性点连接线，分相摇测定子线圈绝缘，摇测结果显示#1发电机组定子线圈B相绝缘异常降低（对地电阻只有378Ω）。初步判定故障为定子B相接地。发电机转子吊出后，经直流放电试验检查，发现定子线圈B相在35槽线圈端部与铁芯相接处有点状放电现象，在56槽下层线圈有大面积放电现象。采用10kV交流耐压试验对1#发电机组定子线圈进行检查，通过试验发现B、C相定子线圈绝缘直接接地。拆除线圈发现定子线圈上端部端箍固定处线棒绝缘及端箍绝缘受损严重。

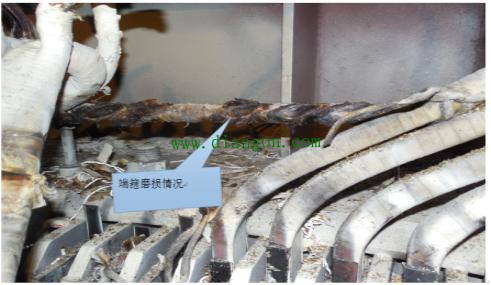

端箍磨损严重分析该起发电机定子线圈绝缘损坏事件，可以看出发电机固定线圈的绑扎带有松动且未按工艺要求作加固处理，各线圈端部与端箍间受力不均，引起相对运动产生摩擦，导致绝缘层损坏，即定子线圈端箍和线棒端部相互摩擦导致线棒绝缘破损，绝缘逐渐降低导致绝缘损坏事件。再深入分析，发现电站未定期对机组开展相关预防性试验，造成历史试验数据的缺失，对预防性试验已发现数据不合格的缺陷，不重视，也未引起警觉，简单判断为定子受潮影响，现场采取了发电机定子短路热风干燥工作，绝缘合格后即恢复投运。一句话概括，该定期的试验未做，特别重要的试验数据未重视、未认真分析，导致隐患升级，直至发生机组被迫非计划停运。
防范类似事件，应对电气设备的“绝缘”给予高度的重视和要求。定期开展预防性试验，密切监测分析绝缘介质情况，及时掌握机组绝缘的变化，提前制定预防措施；加强设备技术管理工作，每年检修期间专人跟踪设备试验过程、了解设备状况，建立设备技术档案，定期分析设备的状况，对分析发现的问题及时采取措施进行处理。运行过程中加强机组振动监测，采取措施控制机组振动在标准范围内。
