用万用表交流法和直流法判别电动机三相绕组首尾端

电动机在使用过程中，可能会出现接线盒的接线板损坏，从而导致无法区分6个接线端子与内部绕组的连接关系，本文分享用万用表以交流法和直流法判别电动机三相绕组的首尾端的详细操作。
1、判断各绕组的两个端子
电动机内部有三相绕组，每相绕组有两个接线端子，判断各相绕组的接线端子可适用万用表欧姆档。将万用表置于R×10Ω档，测量电动机接线盒中任意两个端子的电阻，如果电阻很小，如图1所示，表明当前所测的两个端子为某相绕组的端子，再用同样的方法找出其他两相绕组的端子，由于各相绕组结构相同，故已将其中某一组端子标记为U相，其它两组端子则分别标记为V、W相。

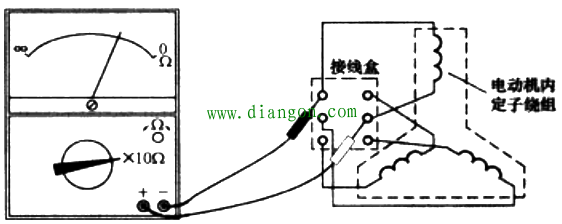

图1 判别各相绕组的两个端子
2、判断各绕组的首尾端
电动机可不用区分U、V、W相，但各相绕组的首尾端必须区分出来。判断绕组首尾端常用的方法有直流法和交流法。
①直流法判断三相绕组的首尾端
在使用直流法区分各相绕组首尾端时，必须已判明各绕组的两个端子。直流法判别绕组首尾端如图2所示，将万用表置于最小的直流电流档(图示为0.05mA档)，红、黑表笔分别接一组绕组的两个端子，然后给其他一相绕组的两端子接电池和开关，合上开关，在开关闭合的瞬间，如果表针往右方摆动，表明电池正极所接端子与红表笔所接端子为同名端(电池负极所接端子与黑表笔所接端子也为同名端)，如果表针往左方摆动，表明电池负极所接端子与红表笔所接端子为同名端，图中表针往右摆动，表明Wa端与Ua端为同名端，再断开关，将两表笔接剩下的一相绕组的两个端子，用同样的方法判别该相绕组端子。找出各相绕组的同名端后，将性质相同的三个同名端作为各绕组的首端，余下的三个端子则为各绕组的尾端。由于电动机绕组的阻值较小，开关闭合时间不要过长，以免电池很快耗尽或烧坏。
