三菱PLC数据“位”与“字”的区别

对于没有计算机基础的工控人员可能对数据这块不太清楚，今天我们就说下plc数据类型。
首先我们先了解下“位”与“字”的区别，位一共有两种状态0和1,0代表关、1代表开，对用于PLC中的X、Y、M、S，处理关/开信号的软元件称之为位软元件。我们再说下字，字有单字和双字，单字由16个位组成的，双字由32个位组成，对应于PLC的T、C、D、R处理数值信号的软元件称之为字软元件。

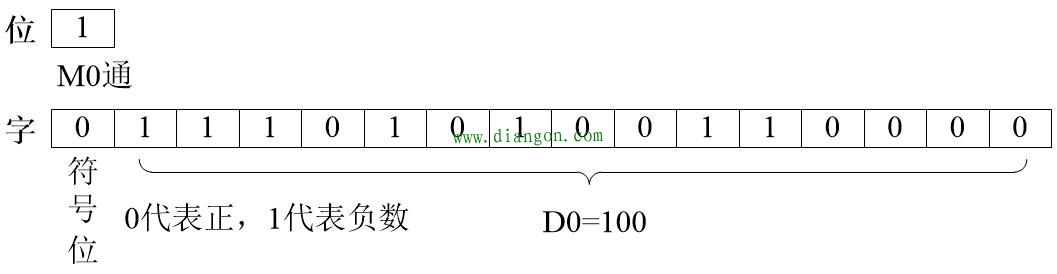

位和字的表示
通过上图，我们知道位是1位二进制，字是16位二进制，在PLC中说的几位几位就是二进制的并非十进制。位软元件的组合也能处理数值，通过Kn和起始位软元件的组合来表示，在PLC程序中经常看到MOV d100 K4M0，MOV d100 K2M0我们看下是怎么回事:

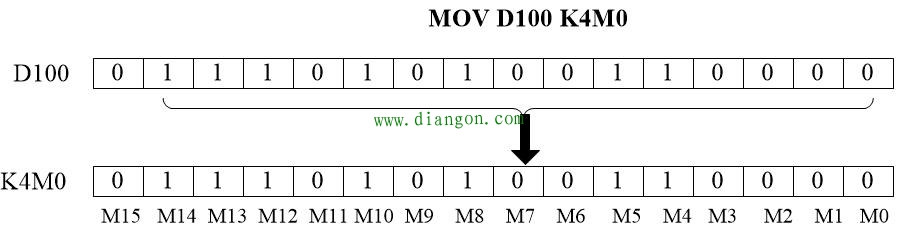

MOV d100 K4M0
K4M0的数值就是D0，Kn表示位数以4为单位，K1M0表示M0、M1、M2、M3。

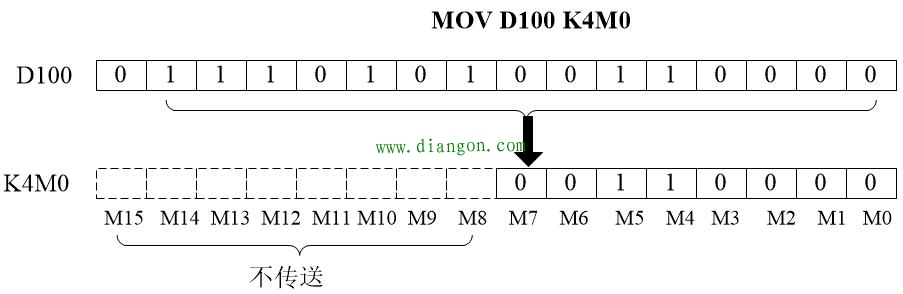

MOV d100 K2M0
数据长度不足的高位部分不被传送。
了解这些我们再说下，PLC基本的数据类型：2进制数、8进制数、10进制数、16进制数。
2进制数，PLC中内部数据处理方式，它是最基本的存储和运算的方式，所有的10机制、16进制在PLC中都要转化为2进制处理，在触摸屏等上位机会自动抓换成10进制显示。
8进制，FX系列可编程控制器中，输入继电器、输出继电器的软元件编号都是以8进制数分配的，由于在8进制数中，不存在[8,9]所以按[0～7、10～17、…70～77、100～107]上升排列。
10进制，辅助继电器(M)、定时器(T)、计数器(C)、状态(S)软元件编号（其他牌子的PLC的编号方式有12进制等）,应用指令的操作数中的数值指定和指令动作的指定。
16进制，应用指令的操作数中的数值指定和指令动作的指定，通常在变频器的通讯地址、命令码表示。

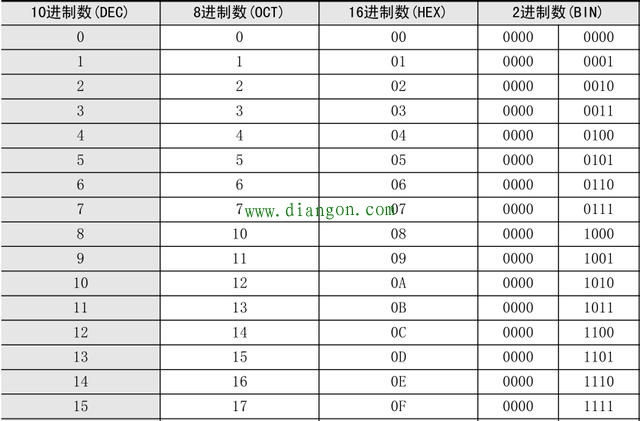

数值转换
