电机星三角启动接触器选型计算方法

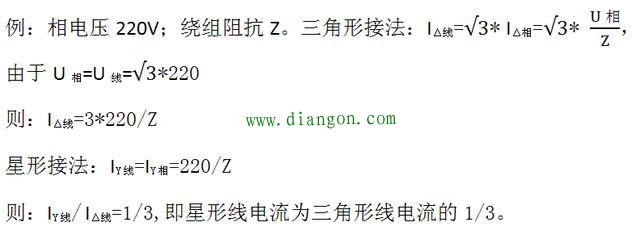

输入公式不方便，所以采用截图方式
在实际工程运用中，只需要记住两点：星形线电流为三角形线电流的1/3、三角形线电流是三角形相电流的1.732倍。
接触器选型

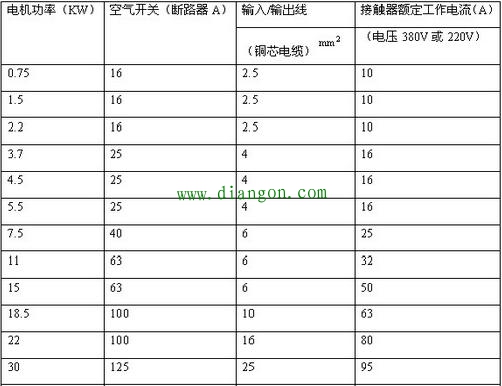

如一台30kW的电机，额定电流为60A，要求星三角形启动，请选择合适的主接触器、角接触器、星接触器？根据工况，接触器的额定电流按1.5倍选择。根据以上公式，主接触器可以选额定电流为90A（1.5*60A），角接触器可以选52A（1.5*60/1.732A）,星接触器可以选30A（1.5*60/3A）。在根据以上计算电流查表，选择相适应的接触器，如主接触器可以选额定电流为95A的相关接触器。
