集成电路外形特征

1、单列直插集成电路
它的引脚只有只有一列，引脚是直的
2、单列曲差集成电路
它的引脚只有一列，引脚是弯曲的。
3、双列集成电路
它的引脚分成两列分布
4、四列集成电路
它的引脚分成4列分布
5、金属外壳集成电路
集成电路的引脚比较多（远多于三根引脚），引脚均布。集成电路一般是长方形或正方形的，功率大的集成电路带有金属散热片，小信号集成电路没有散热片。
集成电路外形特征说明
1、引脚材质
集成电路的引脚为金属导体材料，引脚很细，长度仅为几毫米，贴片式集成电路的引脚更短。除了金属封装的集成电路引脚是呈圆形外，其它集成电路的引脚都是呈很薄的扁平状。
2、安装形式
集成电路装在电路板上一般有两种形式：一是把集成电路装在电路板上电子元器件一面，引脚穿过电路板，引脚焊点在铜箔线路一面；二是集成电路本身就装在电路板的铜箔线路一面，引脚焊点也在铜箔线路一面。
3、引脚数量
引脚数量最少的集成电路只有3根引脚。集成电路的引脚一般比较多，且引脚分布均匀。集成度越高、功能越完善的集成电路，其引脚数量越多。
4、外观
集成电路的外观一般是长方形或正方形，比较薄，最常见的集成电路大多采用黑色塑料封装形式。
5、散热片
有的集成电路还带有金属的散热片，这些是有功率输出要求的集成电路，工作在大信号状态下，即输出功率比较大，这类集成电路的体积相对也比较大。工作在肖鑫号状态下的集成电路则没有散热片。

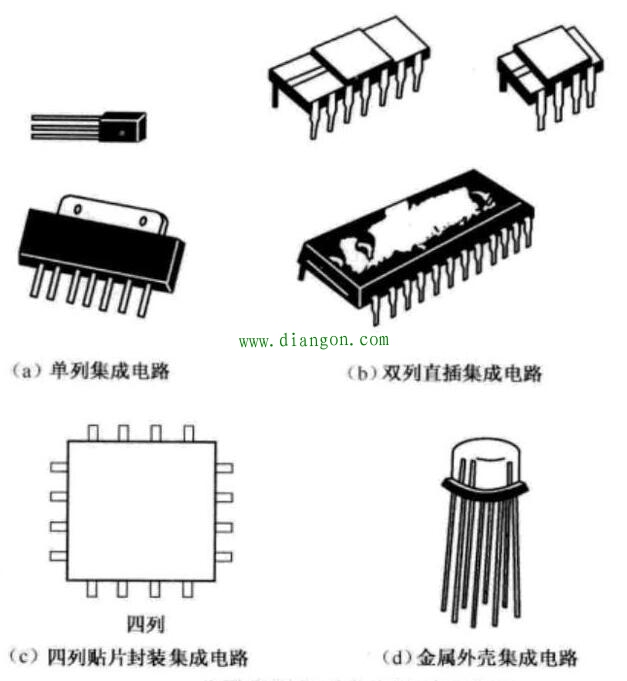

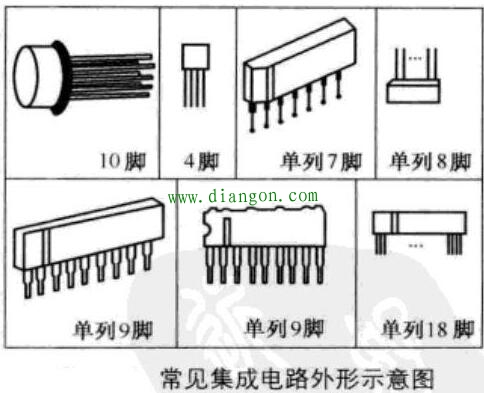

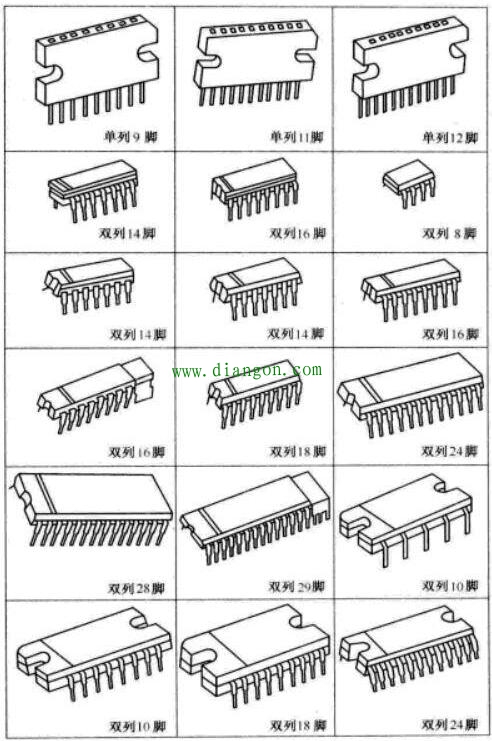

设备中，根据集成电路的上述外形特征，很容易在电路板中识别出集成电路。下图所示是25种常见集成电路的外形示意图。
