西门子HMI人机界面简介及特点

目前，在售的西门子SIMATIC触摸屏系列产品主要有三种Comfort panels(精智面板)、Basic panels(精简面板)以及Smart panels(精彩面板)。其中Comfort panels属于高端屏，功能较为丰富，而Smart panels则适用于最简单的应用。
1、Comfort panels(精智面板)的特点，如图1所示。
◆ 宽屏幕显示尺寸从4in到22in(1in =0.0254m)，可进行触摸操作或按键操作；
◆ 有效的节能管理；
◆ 万一发生电源故障，可确保100%的数据安全；
◆ 使用系统卡来简化项目传输；
◆ 可在危险区域中使用；
◆ 同时支持PROFIBUS/MPI接口和PROFINET(LAN)接口；
◆ 支持多种通信协议，例如：PROFIBUS、PROFINET以及第三方协议。

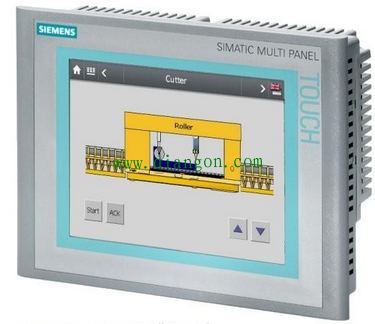

图1 精智面板
2、Basic panels(精简面板)的特点。
◆ 适用于不太复杂的可视化应用；
◆ 所有显示屏尺寸具有统一的功能；
◆ 显示屏具有触摸功能，可实现直观的操作员控制；
◆ 按键可任意配置，并具有触觉反馈；
◆ 只有一种通信接口，PROFIBUS或PROFINET(LAN)接口；
◆ 支持多种通信协议，PROFIBUS或PROFINET以及第三发协议。
3、Smart panels(精彩面板)的特点：
◆ 集成的工业以太网接口，可以和S7-200 Smart以及LOGO!OBA7建立连接；
◆ 通过以太网可以同时连接3台控制器；
◆ 通过串口可以连接西门子S7-200以及S7-200 Smart plc；
◆ 集成的串口(支持Modbus,RS422/RS485自适应切换)，可以和市场主流的小型PLC建立稳定可靠的通信连接(三菱FX系列、欧姆龙CP1系列、台达DVP-SV/ES2系列)。
