相序保护器相序保护原理图解

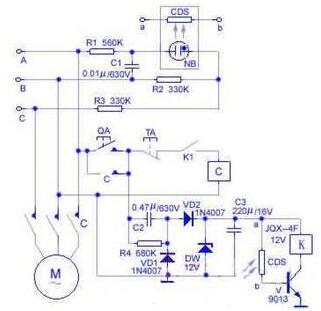

由和氖泡NB组成三相交流电相序检测电路。由于C1的移相作用，当电源按图中A、B、C相序接入时，氖泡发光，而逆相序如A、C、B接入时，氖泡则不亮。当按下启动按钮QA时，交流电经C2降压、VD1和整流、DW后得到12V直流电压，加在由继电器K、光敏电阻管V组成的保护执行电路上。

如果此时相序为A、B、C顺序，则氖泡发光，与氖泡封装在一起的CDS受光照后呈现很低的阻抗，V便得到基极偏流而导通，K吸合，K1接通交流的控制回路，C吸合，电动机启动运转。反之，如为逆相序，则氖泡不亮，K不吸合，K1断开，电动机便不能被启动。由此而达到保护目的。
