电动机顺序控制的接线方法图解

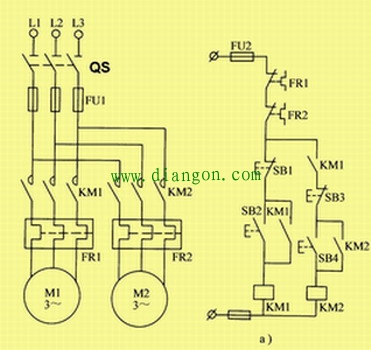

图1 两台电动机顺序起动控制线路图

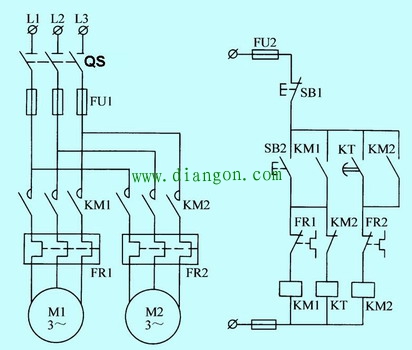

图2 时间继电器控制的顺序起动电路
控制线路工作过程：设电路要求M1启动50秒后，M2启动。
按启动按钮SB2，KM1线圈得电并自锁，KM1主触点闭合，电动机M1接通电源开始转动，同时KT线圈得电。时间继电器开始定时，定时50秒到，时间继电器延时闭合常开触点KT闭合，接触器KM2线圈得电并自锁，KM2主触点闭合，电动机M2接通电源开始转动。同时KM2常闭触点断开，切断KT线圈的电源。
